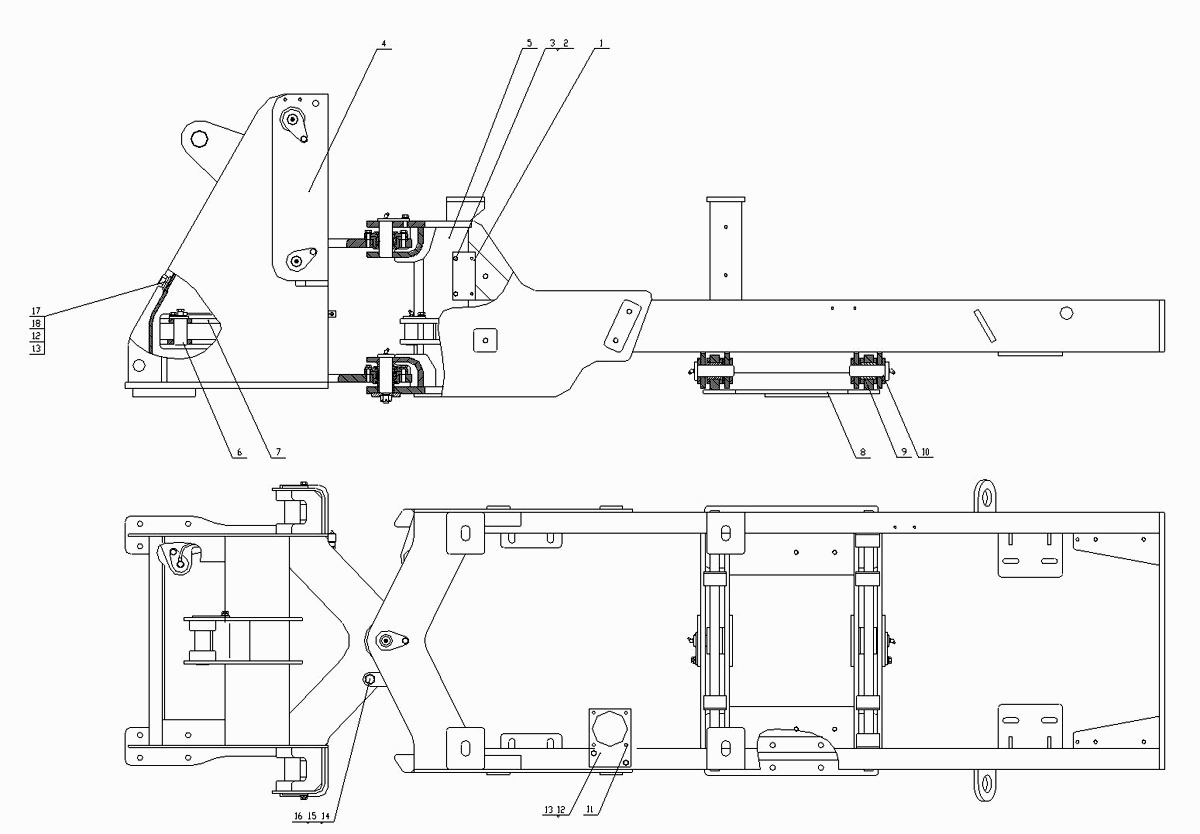

Frame System
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:LG816.10-001 [Priority valve securing board]
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:LG816.10.01 [Front frame]
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:LG816B.10.02 [Rear frame]
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:LG816.10.05 [Steering cylinder pin]
Комплект:2
Примечание:
№ на схеме:7
Каталожный номер:LG816.10.06 [Front steering pin oil filling pipe]
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:LG816.10.08 [Oscillating suspension]
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:LG816.10-002 [Oscillating suspension shaft sleeve]
Комплект:2
Примечание:
№ на схеме:10
Каталожный номер:LG816.10.09 [Oscillating suspension pin]
Комплект:2
Примечание:
№ на схеме:11
Каталожный номер:LG816.10-013 [Oil filter securing board]
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:GB/T5783 [Bolt M10x20]
Комплект:6
Примечание:
№ на схеме:14
Каталожный номер:GB/T5782 [Bolt M20x100]
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:LG816.10-014 [Cover board]
Комплект:1
Примечание:
