Axle System

Axle System

← Shaft V Assembly Frame System →

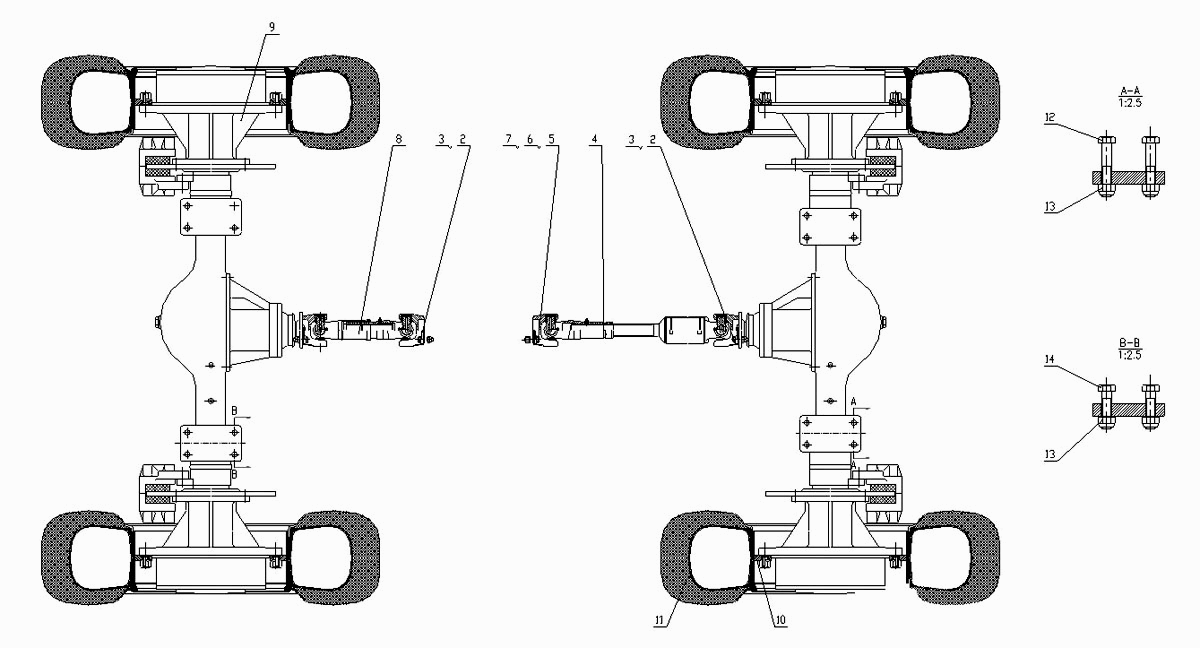

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Front axle
Каталожный номер:LG816.04.01 [Front axle]
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M12x35
Каталожный номер:GB/T5783 [Bolt M12x35]
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Locknut M12
Каталожный номер:GB/T889.1 [Locknut M12]
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Front drive shaft assembly
Каталожный номер:LG816.04.02 [Front drive shaft assembly]
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M12x1.25x30
Каталожный номер:GB/T5786 [Bolt M12x1.25x30]
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 12
Каталожный номер:GB/T93 [Washer 12]
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut M12x1.25
Каталожный номер:GB/T6170 [Nut M12x1.25]
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rear drive shaft assembly
Каталожный номер:LG816.04.03 [Rear drive shaft assembly]
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rear axle
Каталожный номер:LG816.04.04 [Rear axle]
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rim assembly
Каталожный номер:LG816.04.05 [Rim assembly]
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Tire 16/70-20
Каталожный номер:GB/T2980 [Tire 16/70-20]
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M16x1.5x85
Каталожный номер:GB/T5785 [Bolt M16x1.5x85]
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut M16x1.5
Каталожный номер:GB/T889.2 [Nut M16x1.5]
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt M16x1.5x65
Каталожный номер:GB/T5785 [Bolt M16x1.5x65]
Комплект:8
Примечание:
