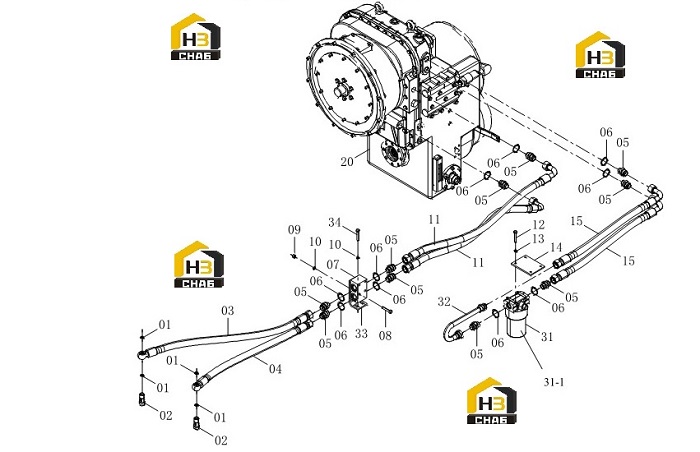

Трубопровод гидротрансформатор-коробка передач 05e0270(b)

← Трубопровод гидротрансформатор-коробка передач 05e0270(a) Гидротрансформатор-коробка передач в сборе 42c0778 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER

Каталожный номер:06B0189

Комплект:4

Примечание:

№ на схеме:2

Наименование:CONNECTOR

Каталожный номер:00A0114

Комплект:2

Примечание:

№ на схеме:3

Наименование:HOSE AS

Каталожный номер:07C2493

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:07C2494

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:03A0019

Комплект:10

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0144

Комплект:10

Примечание:

№ на схеме:7

Наименование:CHECK VALVE AS

Каталожный номер:12C2377

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:01B0033

Комплект:4

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:07C2492

Комплект:2

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0075

Комплект:4

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:13A3191

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE

Каталожный номер:07C0001

Комплект:2

Примечание:

№ на схеме:20

Наименование:GEARBOX & TORQUE CONVERTER AS

Каталожный номер:42C0778

Комплект:1

Примечание:Z

№ на схеме:31-1

Наименование:INTERNAL FILTER

Каталожный номер:SP119223

Комплект:1

Примечание:

№ на схеме:31

Наименование:FUEL FILTER

Каталожный номер:53C0356

Комплект:1

Примечание:

№ на схеме:32

Наименование:ELBOW

Каталожный номер:00C0001

Комплект:1

Примечание:

№ на схеме:33

Наименование:PLATE

Каталожный номер:23A9308

Комплект:1

Примечание:

№ на схеме:34

Наименование:BOLT

Каталожный номер:00B0012

Комплект:2

Примечание:
