Трубопровод гидротрансформатор-коробка передач 05e0270(a)

Трубопровод гидротрансформатор-коробка передач 05e0270(a)

← Трубопровод гидротрансформатор-коробка передач 05e0270 000 Трубопровод гидротрансформатор-коробка передач 05e0270(b) →

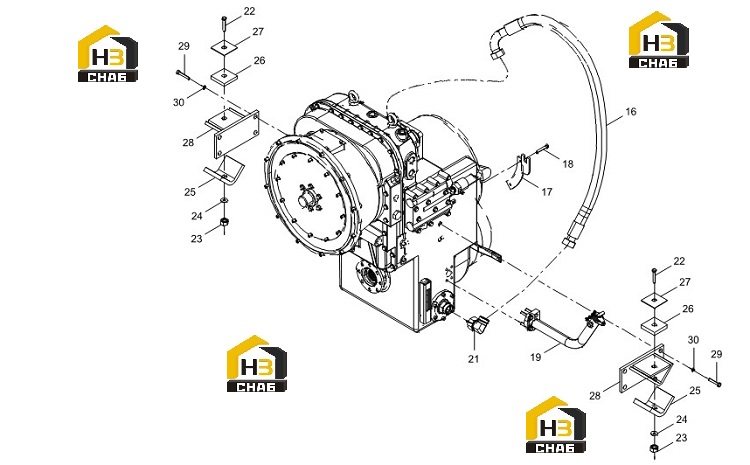

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:16
Наименование:HOSE AS
Каталожный номер:07C1584
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BRACKET
Каталожный номер:22A1605
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BOLT
Каталожный номер:00B0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:FIILLER TUBE
Каталожный номер:02C0911
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CONNECTOR
Каталожный номер:31C0173
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:BOLT
Каталожный номер:01B0298
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:LOCKNUT
Каталожный номер:03B0205
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:WASHER
Каталожный номер:06B0016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:CUSHION
Каталожный номер:17B0019
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:CUSHION
Каталожный номер:17B0017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:SHIM
Каталожный номер:12A0004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:BRACKET
Каталожный номер:05D0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:BOLT
Каталожный номер:00B0016
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:WASHER
Каталожный номер:06B0014
Комплект:8
Примечание:
