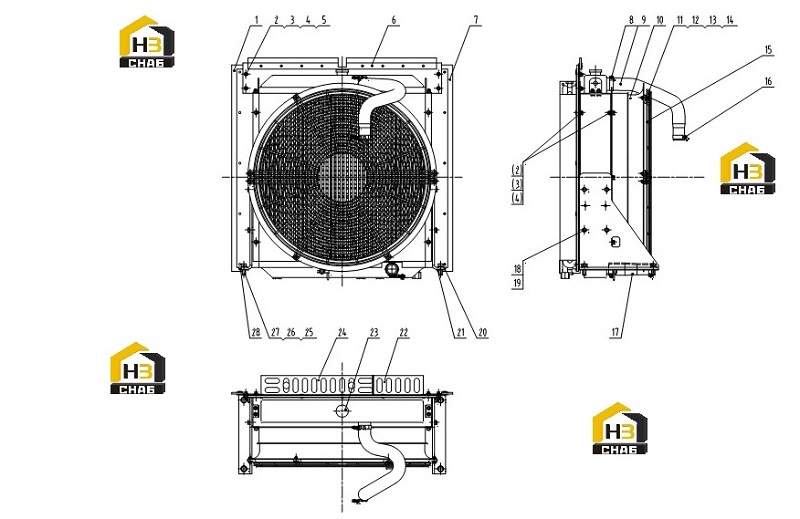

Система охлаждения 00e0698 004

← Картридж фильтрующий 12d0273 000 Мост передний в сборе 01e0173 008 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BAFFLE

Каталожный номер:37C0700

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0001

Комплект:16

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0002

Комплект:16

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0012

Комплект:16

Примечание:

№ на схеме:5

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:

№ на схеме:6

Наименование:BAFFLE

Каталожный номер:37C0702

Комплект:1

Примечание:

№ на схеме:7

Наименование:BAFFLE

Каталожный номер:37C0701

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLAMP

Каталожный номер:09C0244

Комплект:2

Примечание:

№ на схеме:9

Наименование:HOSE

Каталожный номер:32A1031

Комплект:1

Примечание:S/N 223926 UP 32A0891

№ на схеме:9

Наименование:HOSE

Каталожный номер:32A0891

Комплект:1

Примечание:S/N -223925

№ на схеме:10

Наименование:SHROUD

Каталожный номер:45D0927

Комплект:1

Примечание:S/N 223926 UP 45D0852

№ на схеме:10

Наименование:SHROUD

Каталожный номер:45D0852

Комплект:1

Примечание:S/N -223925

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0086

Комплект:8

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0006

Комплект:8

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0085

Комплект:8

Примечание:

№ на схеме:14

Наименование:NUT

Каталожный номер:03B0021

Комплект:8

Примечание:

№ на схеме:15

Наименование:PROTECTION SHIELD

Каталожный номер:45D0720

Комплект:2

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:09C0234

Комплект:2

Примечание:

№ на схеме:17

Наименование:TUBE

Каталожный номер:32A0466

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0008

Комплект:8

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0017

Комплект:8

Примечание:

№ на схеме:20

Наименование:PLATE

Каталожный номер:23A8306

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHIM

Каталожный номер:10A0687

Комплект:2

Примечание:

№ на схеме:22

Наименование:OIL COOLER

Каталожный номер:20C0052

Комплект:1

Примечание:

№ на схеме:23

Наименование:WATER RADIATOR

Каталожный номер:20C0044

Комплект:1

Примечание:

№ на схеме:24

Наименование:OIL COOLER

Каталожный номер:20C0051

Комплект:1

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:06B0012

Комплект:4

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:06B0015

Комплект:4

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0095

Комплект:4

Примечание:

№ на схеме:28

Наименование:PLATE

Каталожный номер:23A8307

Комплект:1

Примечание:
