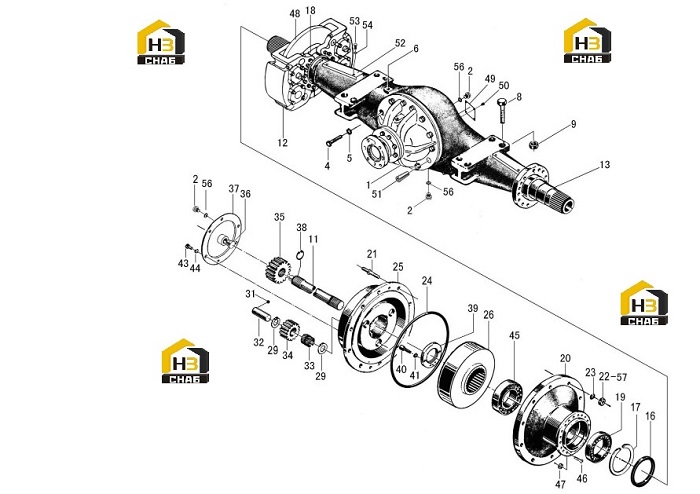

Мост передний в сборе 01e0173 008

← Система охлаждения 00e0698 004 Привод главный ведущего моста 41c0002 012 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BEVEL GEAR

Каталожный номер:41C0002

Комплект:1

Примечание:Z

№ на схеме:2

Наименование:PLUG

Каталожный номер:03B0212

Комплект:4

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0273

Комплект:14

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0013

Комплект:14

Примечание:

№ на схеме:6

Наименование:BREATHER PLUG

Каталожный номер:03B0406

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT AS

Каталожный номер:51C0327

Комплект:8

Примечание:1.00E+241

№ на схеме:8

Наименование:BOLT

Каталожный номер:01B0241

Комплект:8

Примечание:

№ на схеме:9

Наименование:HARD WASHER

Каталожный номер:06B0217

Комплект:8

Примечание:03B0197

№ на схеме:9

Наименование:LOCKNUT

Каталожный номер:03B0197

Комплект:8

Примечание:

№ на схеме:11

Наименование:HALF SHAFT

Каталожный номер:62A0005

Комплект:2

Примечание:

№ на схеме:12

Наименование:CLAMP AS

Каталожный номер:45C0004

Комплект:4

Примечание:Z

№ на схеме:13

Наименование:SPINDLE

Каталожный номер:24D0001

Комплект:1

Примечание:Z

№ на схеме:15

Наименование:TYRE & RIM AS

Каталожный номер:51C0030

Комплект:2

Примечание:Z

№ на схеме:16

Наименование:OIL SEAL

Каталожный номер:13B0887

Комплект:2

Примечание:13B0220

№ на схеме:16

Наименование:OIL SEAL

Каталожный номер:13B0220

Комплект:2

Примечание:

№ на схеме:17

Наименование:SNAP RING

Каталожный номер:76A0002

Комплект:1

Примечание:

№ на схеме:18

Наименование:DUST COVER

Каталожный номер:53A0008

Комплект:2

Примечание:

№ на схеме:19

Наименование:TAP. ROLLER BRG

Каталожный номер:23B0152

Комплект:2

Примечание:

№ на схеме:20

Наименование:HUB

Каталожный номер:70A0421

Комплект:2

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:01B0181

Комплект:24

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:03B0150

Комплект:48

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0019

Комплект:24

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:12B0206

Комплект:2

Примечание:

№ на схеме:25

Наименование:SPLIT FLANGE

Каталожный номер:72A0004

Комплект:2

Примечание:

№ на схеме:26

Наименование:RING GEAR

Каталожный номер:41A0001

Комплект:2

Примечание:

№ на схеме:29

Наименование:SHIM

Каталожный номер:20A2841

Комплект:12

Примечание:

№ на схеме:31

Наименование:STEEL BALL

Каталожный номер:20B0026

Комплект:6

Примечание:

№ на схеме:32

Наименование:PLANETARY GEAR SHAFT

Каталожный номер:60A0007

Комплект:6

Примечание:

№ на схеме:33

Наименование:ROLLING NEEDLE

Каталожный номер:20B0001

Комплект:168

Примечание:

№ на схеме:34

Наименование:PLANETARY GEAR

Каталожный номер:41A0002

Комплект:6

Примечание:

№ на схеме:35

Наименование:SUN GEAR

Каталожный номер:41A0003

Комплект:2

Примечание:

№ на схеме:36

Наименование:SHAFT

Каталожный номер:61A0019

Комплект:2

Примечание:

№ на схеме:37

Наименование:COVER

Каталожный номер:53A0009

Комплект:2

Примечание:

№ на схеме:38

Наименование:SNAP RING

Каталожный номер:07B0013

Комплект:2

Примечание:

№ на схеме:39

Наименование:ROUND NUT

Каталожный номер:03B0010

Комплект:2

Примечание:

№ на схеме:40

Наименование:SCREW

Каталожный номер:04B0022

Комплект:4

Примечание:

№ на схеме:41

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:43

Наименование:BOLT

Каталожный номер:00B0017

Комплект:12

Примечание:

№ на схеме:44

Наименование:WASHER

Каталожный номер:06B0008

Комплект:12

Примечание:

№ на схеме:45

Наименование:TAP.ROLLER BRG

Каталожный номер:23B0010

Комплект:2

Примечание:32221

№ на схеме:46

Наименование:BOLT

Каталожный номер:00B0375

Комплект:40

Примечание:

№ на схеме:47

Наименование:HARD WASHER

Каталожный номер:06B0214

Комплект:40

Примечание:

№ на схеме:48

Наименование:BRAKE DISK

Каталожный номер:56A0007

Комплект:2

Примечание:

№ на схеме:49

Наименование:NAMEPLATE

Каталожный номер:74A4621

Комплект:1

Примечание:

№ на схеме:50

Наименование:RIVET

Каталожный номер:09B0002

Комплект:4

Примечание:

№ на схеме:51

Наименование:DOWEL PIN

Каталожный номер:60A0011

Комплект:2

Примечание:

№ на схеме:52

Наименование:BAFFLE

Каталожный номер:20A0014

Комплект:2

Примечание:

№ на схеме:53

Наименование:BOLT

Каталожный номер:00B0007

Комплект:4

Примечание:

№ на схеме:54

Наименование:WASHER

Каталожный номер:06B0005

Комплект:4

Примечание:

№ на схеме:56

Наименование:WASHER

Каталожный номер:06B0055

Комплект:4

Примечание:

№ на схеме:57

Наименование:HARD WASHER

Каталожный номер:06B0271

Комплект:24

Примечание:
