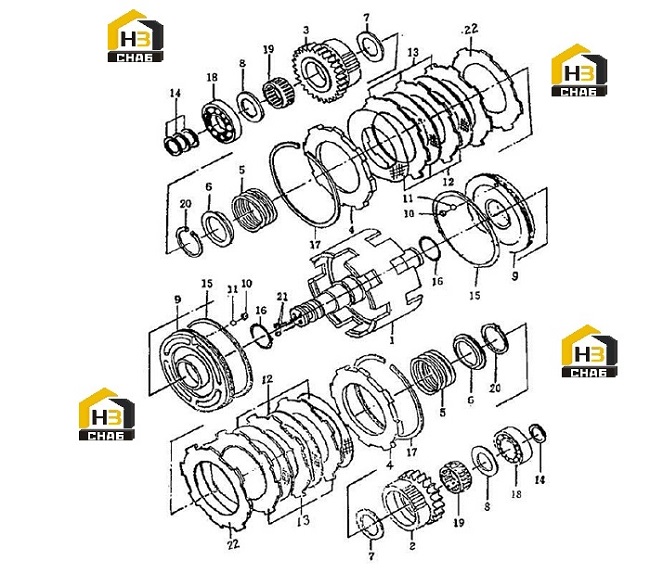

Сцепление в сборе yqx30-1000 000

← Трансмиссия гидравлическая коробка передач 42k2003 000 yqx30a Крышка и регулирующий клапан yqx30 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT

Каталожный номер:YQX30-1100

Комплект:1

Примечание:

№ на схеме:2

Наименование:GEAR

Каталожный номер:YQX30-1003

Комплект:1

Примечание:

№ на схеме:3

Наименование:GEAR

Каталожный номер:YQX30-1005

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLATE

Каталожный номер:YQX30-1001

Комплект:2

Примечание:

№ на схеме:5

Наименование:SPRING

Каталожный номер:YQX30-1004

Комплект:2

Примечание:

№ на схеме:6

Наименование:BRACKET

Каталожный номер:YQX30-1009

Комплект:2

Примечание:

№ на схеме:7

Наименование:RING

Каталожный номер:YQX30-1008

Комплект:2

Примечание:(A)

№ на схеме:8

Наименование:RING

Каталожный номер:YQX30-1007

Комплект:2

Примечание:(B)

№ на схеме:9

Наименование:PISTON

Каталожный номер:YQX30-1002

Комплект:2

Примечание:

№ на схеме:10

Наименование:PLUG

Каталожный номер:YQX30-1010

Комплект:2

Примечание:

№ на схеме:11

Наименование:BALL

Каталожный номер:GB308-89

Комплект:2

Примечание:10.0000G200B

№ на схеме:12

Наименование:PLATE

Каталожный номер:YQX30-1013

Комплект:8

Примечание:

№ на схеме:13

Наименование:PLATE

Каталожный номер:YQX30-1012

Комплект:8

Примечание:

№ на схеме:14

Наименование:SEAL RING

Каталожный номер:YQX30-1016

Комплект:4

Примечание:(A)

№ на схеме:15

Наименование:SEAL RING

Каталожный номер:YQX30-1011

Комплект:2

Примечание:(B)

№ на схеме:16

Наименование:O-RING

Каталожный номер:GB1235-76

Комплект:2

Примечание:24×3.5

№ на схеме:17

Наименование:RING

Каталожный номер:YQX30-1014

Комплект:2

Примечание:

№ на схеме:18

Наименование:BEARING

Каталожный номер:GB/T276-94

Комплект:2

Примечание:6005

№ на схеме:19

Наименование:BEARING

Каталожный номер:K35×42×20

Комплект:2

Примечание:

№ на схеме:20

Наименование:RING

Каталожный номер:07B0038

Комплект:2

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:GB78-85

Комплект:2

Примечание:M12X25

№ на схеме:22

Наименование:PLATE

Каталожный номер:YQX18-1002

Комплект:2

Примечание:
