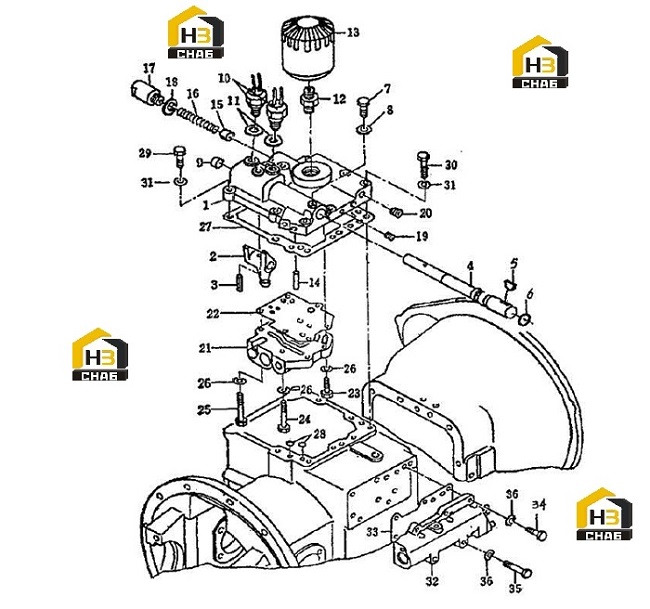

Крышка и регулирующий клапан yqx30

← Сцепление в сборе yqx30-1000 000 Клапан регулирующий в сборе yqx30-4100 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER

Каталожный номер:YQX30-4010

Комплект:1

Примечание:

№ на схеме:2

Наименование:ARM

Каталожный номер:YQX30-4008

Комплект:1

Примечание:

№ на схеме:3

Наименование:PIN

Каталожный номер:GB879-86

Комплект:1

Примечание:6×32

№ на схеме:4

Наименование:SHAFT

Каталожный номер:YQX30-4006

Комплект:1

Примечание:

№ на схеме:5

Наименование:HALF SHAFT

Каталожный номер:GB1099-79

Комплект:1

Примечание:5×19

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0342

Комплект:1

Примечание:20×2.4

№ на схеме:7

Наименование:BOLT

Каталожный номер:YQX30-4007

Комплект:1

Примечание:

№ на схеме:8

Наименование:SEAL WASHER

Каталожный номер:Q/301B202-86

Комплект:1

Примечание:8×14×1.5

№ на схеме:9

Наименование:PLUG

Каталожный номер:YQX30-4009

Комплект:1

Примечание:

№ на схеме:10

Наименование:BACKUP LIGHT SWITCH

Каталожный номер:JK208

Комплект:2

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:14×24×2

Комплект:2

Примечание:

№ на схеме:12

Наименование:EBLOW

Каталожный номер:YQX30-4005

Комплект:1

Примечание:

№ на схеме:13

Наименование:FILTER

Каталожный номер:YQX30-0300

Комплект:1

Примечание:(II)

№ на схеме:14

Наименование:PIN

Каталожный номер:GB879-86

Комплект:1

Примечание:4×25

№ на схеме:15

Наименование:PISTON

Каталожный номер:YQX30-4004

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPRING

Каталожный номер:YQX30-4003

Комплект:1

Примечание:

№ на схеме:17

Наименование:VAVEL COVER

Каталожный номер:YQX30-4002

Комплект:1

Примечание:

№ на схеме:18

Наименование:SEAL WASHER

Каталожный номер:Q/301B202-86

Комплект:1

Примечание:20×18×1.5

№ на схеме:19

Наименование:PLUG

Каталожный номер:YQX30-3002

Комплект:6

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:JB/ZQ4446-86

Комплект:4

Примечание:R1/4

№ на схеме:21

Наименование:CONTROL VALVE

Каталожный номер:YQX30-4100

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:YQX30-4001

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0102

Комплект:2

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:00B0333

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B0030

Комплект:2

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:06B0006

Комплект:8

Примечание:8

№ на схеме:27

Наименование:WASHER

Каталожный номер:YQX30-0008

Комплект:1

Примечание:

№ на схеме:28

Наименование:"O" RING

Каталожный номер:12B0331

Комплект:2

Примечание:

№ на схеме:29

Наименование:BOLT

Каталожный номер:00B0029

Комплект:6

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:00B0064

Комплект:2

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:06B0002

Комплект:8

Примечание:

№ на схеме:32

Наименование:INCHING VALVE

Каталожный номер:YQX30-5000

Комплект:1

Примечание:

№ на схеме:33

Наименование:WASHER

Каталожный номер:YQX30-0022

Комплект:1

Примечание:

№ на схеме:34

Наименование:BOLT

Каталожный номер:00B0085

Комплект:3

Примечание:

№ на схеме:35

Наименование:BOLT

Каталожный номер:00B0297

Комплект:2

Примечание:

№ на схеме:36

Наименование:WASHER

Каталожный номер:06B0006

Комплект:5

Примечание:
