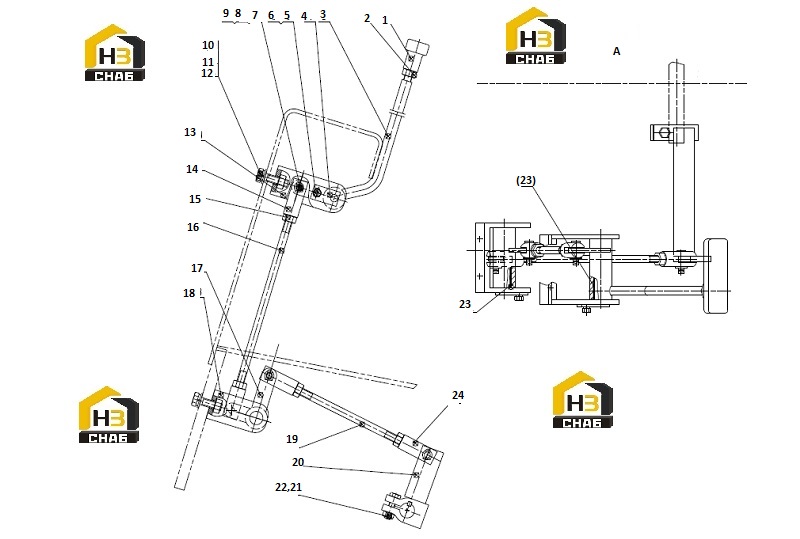

Система управления переключением передач 24k2007 001

← Коробка передач 42c0184 000 yqx30 Колесо переднее в сборе 26e0037 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HANDLE

Каталожный номер:26K2001

Комплект:1

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:03B0053

Комплект:3

Примечание:

№ на схеме:3

Наименование:CONTROL ARM

Каталожный номер:16L2023

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:11L2005

Комплект:2

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0022

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0003

Комплект:2

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:08V0129

Комплект:4

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0005

Комплект:4

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:08B0004

Комплект:4

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0001

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0002

Комплект:2

Примечание:

№ на схеме:13

Наименование:BRACKET

Каталожный номер:00L2048

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONNECTOR

Каталожный номер:01H2013

Комплект:2

Примечание:(1)

№ на схеме:15

Наименование:NUT

Каталожный номер:03V0420

Комплект:2

Примечание:

№ на схеме:16

Наименование:ROD

Каталожный номер:64H2014

Комплект:1

Примечание:(1)

№ на схеме:17

Наименование:SHAFT

Каталожный номер:12L2003

Комплект:1

Примечание:

№ на схеме:18

Наименование:BRACKET

Каталожный номер:00L2049

Комплект:1

Примечание:

№ на схеме:19

Наименование:ROD

Каталожный номер:64H2015

Комплект:1

Примечание:(2)

№ на схеме:20

Наименование:PLATE

Каталожный номер:00L2050

Комплект:1

Примечание:

№ на схеме:21

Наименование:NUT

Каталожный номер:03B0021

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:00B0020

Комплект:1

Примечание:

№ на схеме:23

Наименование:BEARING

Каталожный номер:26J2004

Комплект:4

Примечание:1625

№ на схеме:24

Наименование:JOINT

Каталожный номер:03H2027

Комплект:2

Примечание:(2)
