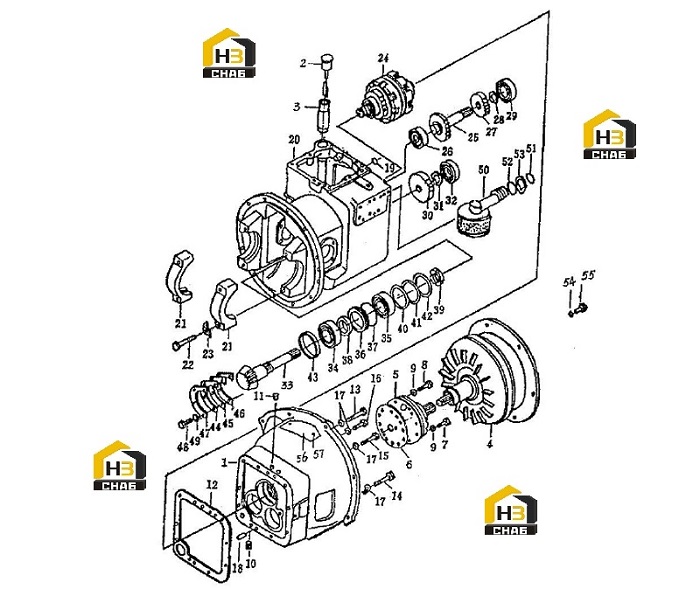

Коробка передач 42c0184 000 yqx30

Каталожный номер:YQX30-0010

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:GB5781-86

Комплект:2

Примечание:M8×40

№ на схеме:8

Каталожный номер:GB5780-86

Комплект:4

Примечание:M8×45

№ на схеме:9

Каталожный номер:JB982-77

Комплект:6

Примечание:8

№ на схеме:10

Наименование:PLUG

Каталожный номер:JB/ZQ4446-86

Комплект:3

Примечание:R1/4

№ на схеме:11

Наименование:PLUG

Каталожный номер:JB/ZQ4446-86

Комплект:4

Примечание:R1/2

№ на схеме:12

Каталожный номер:YQX30-0009

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:00B0019

Комплект:4

Примечание:M10 × 30

№ на схеме:14

Каталожный номер:00B0004

Комплект:1

Примечание:M10 × 50

№ на схеме:15

Каталожный номер:00B0064

Комплект:3

Примечание:M10 × 55

№ на схеме:16

Каталожный номер:GB5783-86

Комплект:1

Примечание:M10×75

№ на схеме:17

Каталожный номер:06B0002

Комплект:9

Примечание:10

№ на схеме:18

Наименование:PIN

Каталожный номер:GB119-86

Комплект:2

Примечание:B6×30

№ на схеме:19

Каталожный номер:GB1235-76

Комплект:-

Примечание:15×2.4

№ на схеме:20

Наименование:HOUSING

Каталожный номер:YQX30-0103

Комплект:1

Примечание:

№ на схеме:21

Наименование:BEARING SEAT

Каталожный номер:YQX30-0102

Комплект:2

Примечание:

№ на схеме:22

Каталожный номер:YQX30-0101

Комплект:4

Примечание:

№ на схеме:23

Наименование:PLATE

Каталожный номер:YQX30-0023

Комплект:4

Примечание:

№ на схеме:24

Наименование:CLUTCH

Каталожный номер:YQX30-1000

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHAFT

Каталожный номер:YQX30-0015

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:GB/T276-94

Комплект:1

Примечание:6206

№ на схеме:27

Наименование:GEAR

Каталожный номер:YQX30-0013

Комплект:1

Примечание:

№ на схеме:28

Наименование:SNAP RING

Каталожный номер:GB893.1-86

Комплект:1

Примечание:24

№ на схеме:29

Каталожный номер:GB/T276-94

Комплект:1

Примечание:6207

№ на схеме:30

Наименование:GEAR

Каталожный номер:YQX30-0012

Комплект:1

Примечание:

№ на схеме:31

Наименование:SNAP RING

Каталожный номер:GB893.1-86

Комплект:1

Примечание:24

№ на схеме:32

Каталожный номер:GB/T276-94

Комплект:1

Примечание:6005

№ на схеме:33

Наименование:SHAFT

Каталожный номер:YQX25-0011

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:GB/T297-94

Комплект:1

Примечание:32208

№ на схеме:35

Каталожный номер:GB/T297-94

Комплект:1

Примечание:32208

№ на схеме:36

Наименование:BRACKET

Каталожный номер:YQX30-0001

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:12B0150

Комплект:1

Примечание:

№ на схеме:38

Наименование:SEAL

Каталожный номер:YQX30-0005

Комплект:1

Примечание:

№ на схеме:39

Наименование:NUT

Каталожный номер:YQX30-0014

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:YQX30-0016

Комплект:-

Примечание:0.1

№ на схеме:41

Каталожный номер:YQX30-0016

Комплект:-

Примечание:0.2

№ на схеме:42

Каталожный номер:YQX30-0016

Комплект:-

Примечание:0.5

№ на схеме:43

Наименование:RING

Каталожный номер:YQX30-0003

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:YQX30-0002

Комплект:-

Примечание:0.1

№ на схеме:45

Каталожный номер:YQX30-0002

Комплект:-

Примечание:0.2

№ на схеме:46

Каталожный номер:YQX30-0002

Комплект:-

Примечание:0.5

№ на схеме:47

Наименование:PLATE

Каталожный номер:YQX30-0004

Комплект:1

Примечание:

№ на схеме:48

Каталожный номер:00B0075

Комплект:4

Примечание:

№ на схеме:49

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:50

Наименование:FLITER

Каталожный номер:YQX30-0500

Комплект:1

Примечание:(I)

№ на схеме:51

Каталожный номер:GB1235-76

Комплект:1

Примечание:2.8×3.5

№ на схеме:52

Каталожный номер:GB1235-76

Комплект:1

Примечание:3.5×3.1

№ на схеме:53

Наименование:RETAINER

Каталожный номер:06B0366

Комплект:1

Примечание:

№ на схеме:54

Каталожный номер:06B0002

Комплект:6

Примечание:

№ на схеме:55
