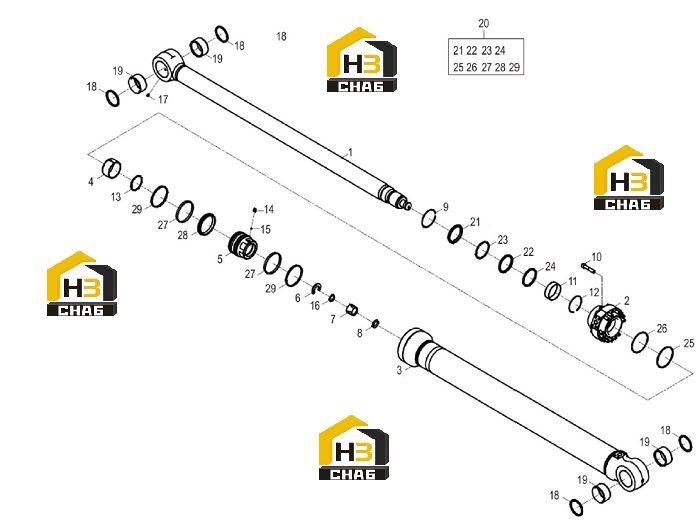

Цилиндр штока ковша 10c3672 000 00

← Цилиндр штока ковша 10c3144 000 00 Цилиндр ковша 10c3145 000 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PISTON ROD

Каталожный номер:14D0480

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:53A1917

Комплект:1

Примечание:

№ на схеме:3

Наименование:CYLINDER BODY

Каталожный номер:13D1148

Комплект:1

Примечание:

№ на схеме:4

Наименование:CUSHION COLLAR

Каталожный номер:-

Комплект:1

Примечание:D110/Φ116×Φ105×59.5

№ на схеме:5

Наименование:PISTON

Каталожный номер:50A1087

Комплект:1

Примечание:D150/D110 M90×4

№ на схеме:6

Наименование:SNAP RING

Каталожный номер:76A0630

Комплект:1

Примечание:Φ80×6.1

№ на схеме:7

Наименование:CUSHION COLLAR

Каталожный номер:-

Комплект:1

Примечание:Φ60×47

№ на схеме:8

Наименование:BACKUP RING

Каталожный номер:76A0579

Комплект:2

Примечание:Φ54×5.6

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:07B0597

Комплект:1

Примечание:D110/Φ131×2

№ на схеме:10

Наименование:SCREW

Каталожный номер:04B1341

Комплект:14

Примечание:M18×90-12.9-DK

№ на схеме:11

Наименование:BUSHING

Каталожный номер:-

Комплект:1

Примечание:MB 11035

№ на схеме:12

Наименование:SNAP RING

Каталожный номер:76A0738

Комплект:1

Примечание:D110/Φ121×3.5

№ на схеме:13

Наименование:BUFFERING RING

Каталожный номер:-

Комплект:1

Примечание:D110/Φ106

№ на схеме:14

Наименование:HEX SCREW

Каталожный номер:04B1328

Комплект:1

Примечание:M16×14

№ на схеме:15

Наименование:STEEL BALL

Каталожный номер:-

Комплект:1

Примечание:9.5

№ на схеме:16

Наименование:BUFFERING RING

Каталожный номер:56A2174

Комплект:1

Примечание:Φ47

№ на схеме:17

Наименование:GREASE FITTING

Каталожный номер:10B0371

Комплект:1

Примечание:M10×1

№ на схеме:18

Наименование:DUST RING

Каталожный номер:13B0661

Комплект:4

Примечание:

№ на схеме:19

Наименование:BUSHING

Каталожный номер:55A8301

Комплект:4

Примечание:Φ100×Φ115×55.5

№ на схеме:20

Наименование:SEAL KIT

Каталожный номер:88A1156

Комплект:1

Примечание:

№ на схеме:21

Наименование:DUST RING

Каталожный номер:-

Комплект:1

Примечание:Φ110×Φ126×9/12

№ на схеме:22

Наименование:SEAL RING

Каталожный номер:-

Комплект:1

Примечание:Φ110×Φ125×9

№ на схеме:23

Наименование:BACKUP RING

Каталожный номер:-

Комплект:1

Примечание:Φ110×Φ125×3

№ на схеме:24

Наименование:BACKUP RING

Каталожный номер:-

Комплект:1

Примечание:Φ110×Φ125.5×6

№ на схеме:25

Наименование:O-RING

Каталожный номер:-

Комплект:1

Примечание:Φ139.07×5.33

№ на схеме:26

Наименование:BACKUP RING

Каталожный номер:-

Комплект:1

Примечание:Φ150×Φ141.3×2

№ на схеме:27

Наименование:GUIDE RING

Каталожный номер:-

Комплект:2

Примечание:Φ150×Φ145×12.5

№ на схеме:28

Наименование:SEAL RING

Каталожный номер:-

Комплект:1

Примечание:Φ150×Φ127×15.5

№ на схеме:29

Наименование:WIPER RING

Каталожный номер:-

Комплект:2

Примечание:Φ150×Φ142×8
