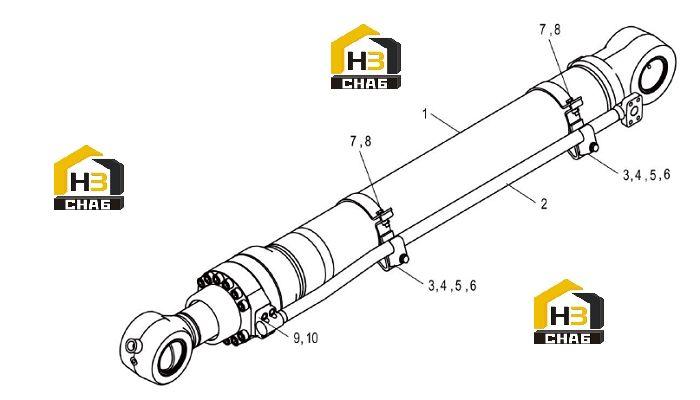

Цилиндр ковша 10c3145 000 00
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:10C1674
Комплект:1
Примечание:Φ140×Φ100×1799×1135 EC0000133907_2
№ на схеме:1
Каталожный номер:10C1674
Комплект:1
Примечание:Φ140×Φ100×1799×1135 KS0000131985_44
№ на схеме:1
Каталожный номер:10C3673
Комплект:1
Примечание:Φ140×Φ100×1799×1135 EC0000133907_2
№ на схеме:2
Каталожный номер:09D5848
Комплект:1
Примечание:KS0000131985_47
№ на схеме:4
Каталожный номер:27A3419
Комплект:2
Примечание:YB-06 KS0000131985_52
№ на схеме:5
Каталожный номер:01B0481
Комплект:2
Примечание:M12×70-10.9-DK KS0000131985_46
№ на схеме:6
Каталожный номер:06B0971
Комплект:2
Примечание:12-DK KS0000131985_49
№ на схеме:7
Каталожный номер:00B0753
Комплект:4
Примечание:M10×40-10.9-DK KS0000131985_43
№ на схеме:8
Каталожный номер:06B0970
Комплект:4
Примечание:10-DK KS0000131985_45
№ на схеме:9
Каталожный номер:04B0427
Комплект:4
Примечание:M12×40-12.9-DK KS0000131985_48
№ на схеме:10
Каталожный номер:12B0445
Комплект:1
Примечание:32.92×3.53 KS0000131985_50
