Система топливная 40c6166 001 01

Система топливная 40c6166 001 01

← Система топливная 40c6166 001 00 Бак дизельный 21c0891 000 00 →

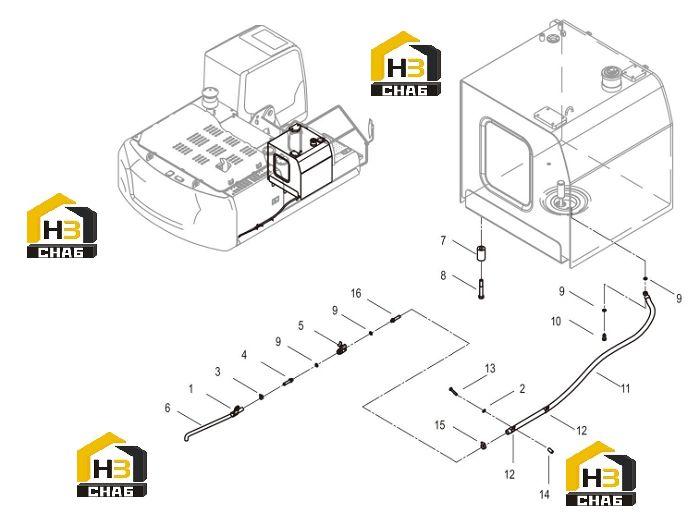

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CLIP
Каталожный номер:20A1852
Комплект:3
Примечание:15
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0472
Комплект:23
Примечание:10-300HV-DK
0 ₽
шт
№ на схеме:3
Наименование:CLAMP
Каталожный номер:09C0026
Комплект:3
Примечание:Φ11～Φ19
0 ₽
шт
№ на схеме:4
Наименование:JOINT
Каталожный номер:00A3434
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BALL VALVE
Каталожный номер:12C2179
Комплект:2
Примечание:2-G1/4 HEX22
0 ₽
шт
№ на схеме:6
Наименование:DRAIN PIPE
Каталожный номер:30A0747
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BUSHING
Каталожный номер:34A0316
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:01B0484
Комплект:6
Примечание:M16×100-10.9-DK
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0117
Комплект:16
Примечание:14
0 ₽
шт
№ на схеме:10
Наименование:SCREW
Каталожный номер:88A0096
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:FUEL HOSE
Каталожный номер:06C9011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CLIP
Каталожный номер:20A1854
Комплект:7
Примечание:27
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B1227
Комплект:7
Примечание:M10×50-8.8-DK EC0000136901_2
0 ₽
шт
№ на схеме:14
Наименование:PIPE
Каталожный номер:34A0299
Комплект:7
Примечание:30
0 ₽
шт
№ на схеме:15
Наименование:CLAMP
Каталожный номер:15B0080
Комплект:1
Примечание:Φ15～Φ27 EC0000139233_2
