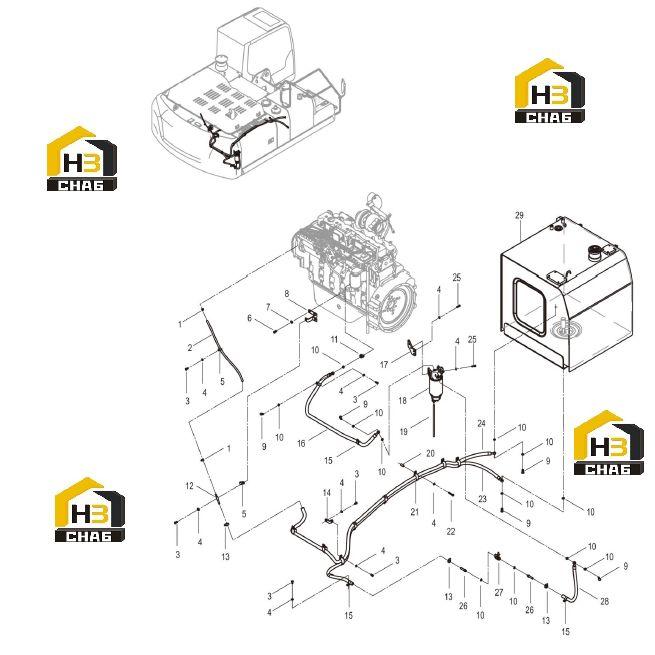

Система топливная 40c6166 001 00

← Установка двигателя 40c6165 000 01 Система топливная 40c6166 001 01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CLAMP

Каталожный номер:09C0026

Комплект:3

Примечание:Φ11～Φ19

№ на схеме:2

Наименование:FUEL HOSE

Каталожный номер:05C4577

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B1142

Комплект:12

Примечание:M10×20-8.8-DK EC0000136901_7

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0472

Комплект:23

Примечание:10-300HV-DK

№ на схеме:5

Наименование:CLIP

Каталожный номер:20A1852

Комплект:3

Примечание:15

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B1147

Комплект:2

Примечание:M12×20-8.8-DK EC0000136901_4

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0668

Комплект:2

Примечание:12-300HV-DK

№ на схеме:8

Наименование:BRACKET

Каталожный номер:00D4419

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:88A0096

Комплект:6

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0117

Комплект:16

Примечание:14

№ на схеме:11

Наименование:CONNECTOR

Каталожный номер:00A0085

Комплект:1

Примечание:

№ на схеме:12

Наименование:FUEL HOSE

Каталожный номер:10D3150

Комплект:1

Примечание:

№ на схеме:13

Наименование:CLAMP

Каталожный номер:15B0080

Комплект:1

Примечание:Φ15～Φ27 EC0000139233_2

№ на схеме:14

Наименование:BRACKET

Каталожный номер:00D8684

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLIP

Каталожный номер:20A1854

Комплект:7

Примечание:27

№ на схеме:16

Наименование:FUEL HOSE

Каталожный номер:06C9014

Комплект:1

Примечание:

№ на схеме:17

Наименование:BRACKET

Каталожный номер:23A7259

Комплект:1

Примечание:

№ на схеме:18

Наименование:OIL-WATER SEPARATOR

Каталожный номер:40C3253

Комплект:1

Примечание:

№ на схеме:19

Наименование:DRAIN PIPE

Каталожный номер:30A0746

Комплект:1

Примечание:

№ на схеме:20

Наименование:PIPE

Каталожный номер:34A0299

Комплект:7

Примечание:30

№ на схеме:21

Наименование:DOUBLE CLAMP

Каталожный номер:09C0126

Комплект:8

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:00B1227

Комплект:7

Примечание:M10×50-8.8-DK EC0000136901_2

№ на схеме:23

Наименование:FUEL HOSE

Каталожный номер:06C9012

Комплект:1

Примечание:

№ на схеме:24

Наименование:FUEL HOSE

Каталожный номер:06C9015

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B1144

Комплект:4

Примечание:M10×30-8.8-DK EC0000136901_5

№ на схеме:26

Наименование:JOINT

Каталожный номер:00A3434

Комплект:4

Примечание:

№ на схеме:27

Наименование:BALL VALVE

Каталожный номер:12C2179

Комплект:2

Примечание:2-G1/4 HEX22.

№ на схеме:28

Наименование:FUEL HOSE

Каталожный номер:06C9013

Комплект:1

Примечание:

№ на схеме:29

Наименование:FUEL TANK

Каталожный номер:21C1118

Комплект:1

Примечание:EC0000145726_2

№ на схеме:29

Наименование:FUEL TANK

Каталожный номер:21C1118

Комплект:1

Примечание:EC0000136901_6
