Система основная гидравлическая 15y0690 000 08

Система основная гидравлическая 15y0690 000 08

← Система основная гидравлическая 15y0690 000 06 Система гидравлическая 15y1506 000 00 →

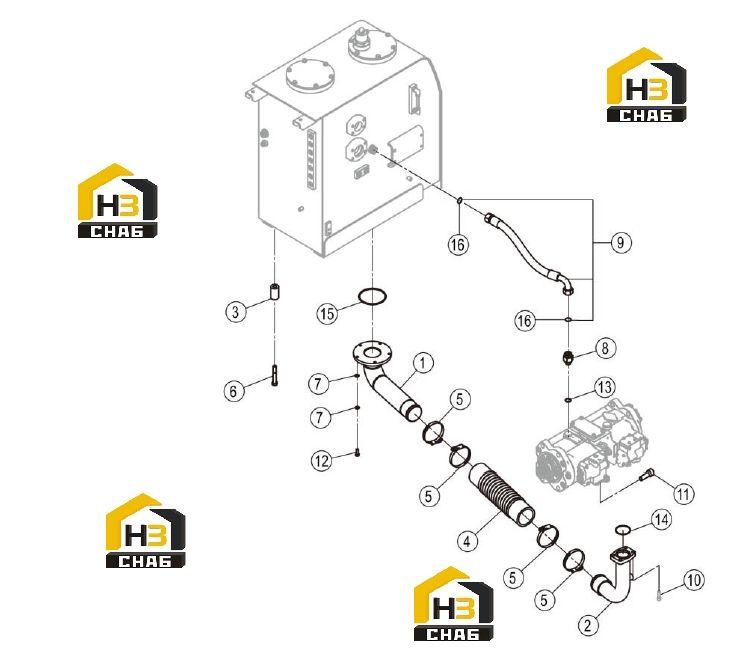

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:TUBE AS
Каталожный номер:09D3563
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:TUBE AS
Каталожный номер:09D3564
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BUSHING
Каталожный номер:34A0316
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SUCTION HOSE
Каталожный номер:35C0885
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CLAMP
Каталожный номер:09C1828
Комплект:4
Примечание:Φ95~Φ118
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:01B0484
Комплект:6
Примечание:M16×100-10.9-DK
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0472
Комплект:31
Примечание:10-300HV-DK
0 ₽
шт
№ на схеме:8
Наименование:CONNECTOR
Каталожный номер:00A3492
Комплект:1
Примечание:G3/4A_M36×2-6G_L59
0 ₽
шт
№ на схеме:9
Наименование:HOSE AS
Каталожный номер:07C3526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SCREW
Каталожный номер:-
Комплект:32
Примечание:M12×35-10.9-DK
0 ₽
шт
№ на схеме:11
Наименование:SCREW
Каталожный номер:04B0441
Комплект:4
Примечание:M20×60-10.9-DK
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0520
Комплект:13
Примечание:M10×30-10.9-DK
0 ₽
шт
№ на схеме:13
Наименование:O-RING
Каталожный номер:12B0431
Комплект:1
Примечание:23.7×3.5
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:12B0448
Комплект:3
Примечание:69.44×3.53
0 ₽
шт
№ на схеме:15
Наименование:O-RING
Каталожный номер:12B0479
Комплект:1
Примечание:126.37×5.33
0 ₽
шт
№ на схеме:16
Наименование:O-RING
Каталожный номер:12B0646
Комплект:2
Примечание:26.0×2.0
