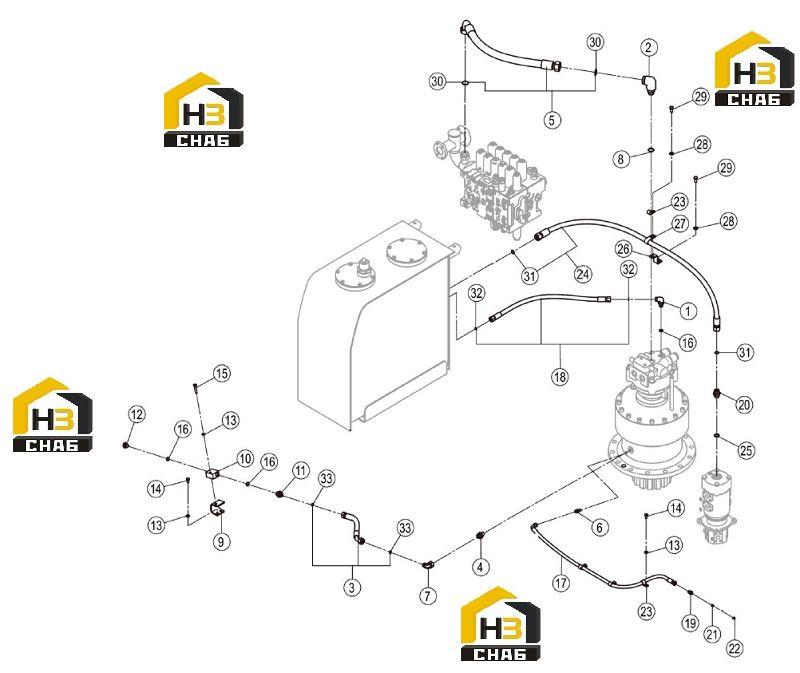

Система основная гидравлическая 15y0690 000 06

Каталожный номер:31C0925

Комплект:1

Примечание:G1/2_M22_L

№ на схеме:2

Каталожный номер:31C0797

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:66C7583

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:00A3841

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:07C3535

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:00A0882

Комплект:1

Примечание:

№ на схеме:7

Наименование:ELBOW

Каталожный номер:31C0085

Комплект:1

Примечание:2C9-26

№ на схеме:8

Каталожный номер:-

Комплект:1

Примечание:28.7×3.5

№ на схеме:9

Наименование:BRACKET

Каталожный номер:00D8831

Комплект:1

Примечание:

№ на схеме:10

Наименование:BLOCK

Каталожный номер:03A0563

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:00A3846

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLUG

Каталожный номер:05A0079

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0472

Комплект:31

Примечание:10-300HV-DK

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0426

Комплект:7

Примечание:M10×20-10.9-DK

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0917

Комплект:1

Примечание:M10×50-10.9-DK

№ на схеме:16

Каталожный номер:12B0430

Комплект:1

Примечание:17.8×2.4

№ на схеме:17

Каталожный номер:06C9116

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:06C9114

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:00A0204

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:00A3489

Комплект:1

Примечание:G3/4A_M30× 2-6G_L46

№ на схеме:21

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:1

Примечание:M10×1

№ на схеме:22

Наименование:BOOT

Каталожный номер:86A0258

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLIP

Каталожный номер:20A1853

Комплект:4

Примечание:22

№ на схеме:24

Каталожный номер:06C9113

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:12B0431

Комплект:1

Примечание:23.7×3.5

№ на схеме:26

Наименование:BRACKET

Каталожный номер:01D9272

Комплект:1

Примечание:

№ на схеме:27

Наименование:CLIP

Каталожный номер:20A1855

Комплект:1

Примечание:35

№ на схеме:28

Наименование:WASHER

Каталожный номер:06B0668

Комплект:18

Примечание:12-300HV-DK

№ на схеме:29

Наименование:BOLT

Каталожный номер:00B0732

Комплект:2

Примечание:M12×25×10.9-DK

№ на схеме:30

Каталожный номер:12B0520

Комплект:2

Примечание:32.0×2.5

№ на схеме:31

Каталожный номер:12B0488

Комплект:2

Примечание:20.0×2.0

№ на схеме:32

Каталожный номер:12B0496

Комплект:2

Примечание:12×2.0

№ на схеме:33
