Система основная гидравлическая 15y0690 000 02

← Система основная гидравлическая 15y0690 000 01 Система основная гидравлическая 15y0690 000 03 →

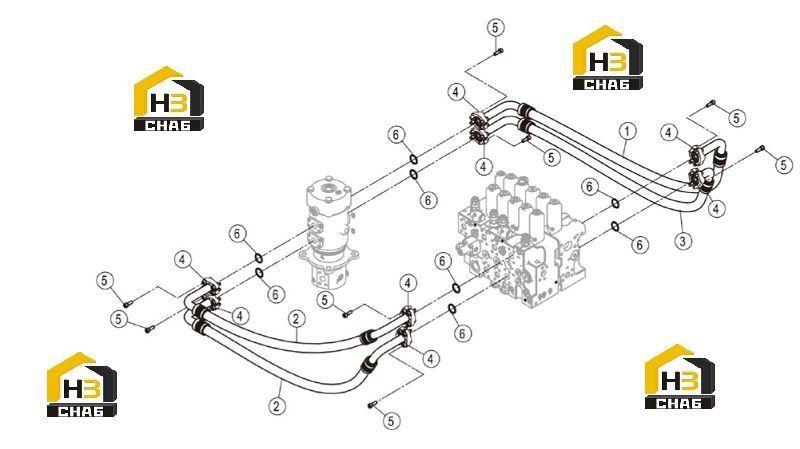

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE AS

Каталожный номер:07C3541

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE AS

Каталожный номер:07C3537

Комплект:2

Примечание:

№ на схеме:3

Наименование:HOSE AS

Каталожный номер:07C3542

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPLIT FLANGE

Каталожный номер:04A0250

Комплект:18

Примечание:52.4×26.2

№ на схеме:5

Наименование:SCREW

Каталожный номер:04B0413

Комплект:84

Примечание:M10×30-10.9-DK

№ на схеме:6

Наименование:O-RING

Каталожный номер:12B0445

Комплект:21

Примечание:32.92×3.53
