Система основная гидравлическая 15y0690 000 01

Система основная гидравлическая 15y0690 000 01

← Система основная гидравлическая 15y0690 000 00 Система основная гидравлическая 15y0690 000 02 →

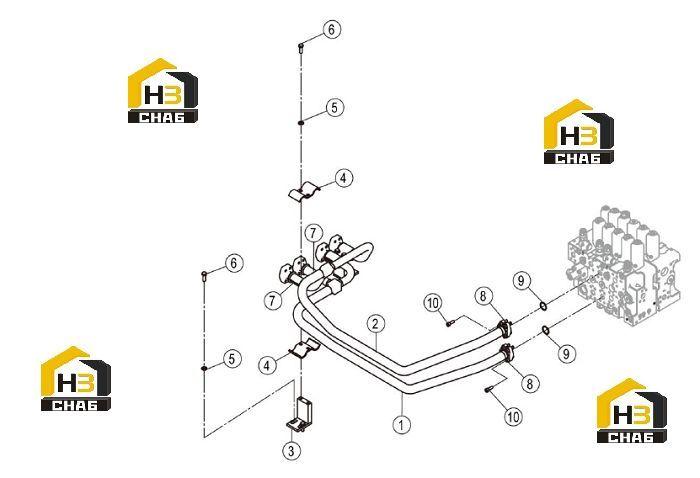

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:TUBE AS
Каталожный номер:10D8179
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:TUBE AS
Каталожный номер:10D8178
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BRACKET
Каталожный номер:00D8337
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CLAMP
Каталожный номер:22A2604
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0668
Комплект:18
Примечание:12-300HV-DK
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:00B0428
Комплект:11
Примечание:M12×35-10.9-DK
0 ₽
шт
№ на схеме:7
Наименование:BOOT
Каталожный номер:83A0702
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SPLIT FLANGE
Каталожный номер:04A0250
Комплект:18
Примечание:52.4×26.2
0 ₽
шт
№ на схеме:9
Наименование:O-RING
Каталожный номер:12B0445
Комплект:21
Примечание:32.92×3.53
0 ₽
шт
№ на схеме:10
Наименование:SCREW
Каталожный номер:04B0413
Комплект:84
Примечание:M10×30-10.9-DK
