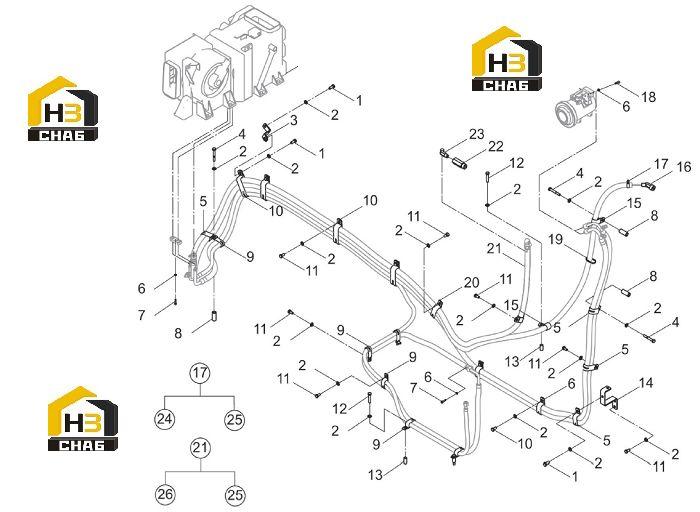

Система кондиционирования воздуха 23e0359 005 03

Каталожный номер:00B0012

Комплект:10

Примечание:M10×25-8.8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0001

Комплект:22

Примечание:10-140HV-ZN.D

№ на схеме:3

Наименование:BRACKET

Каталожный номер:00D8173

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:00B0018

Комплект:3

Примечание:M10×70-8.8-ZN.D

№ на схеме:5

Наименование:DOUBLE CLAMP

Каталожный номер:09C0126

Комплект:6

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0024

Комплект:9

Примечание:6-140HV-ZN.D

№ на схеме:7

Каталожный номер:00B0023

Комплект:5

Примечание:M6×25-8.8-ZN.D

№ на схеме:8

Наименование:DRUM

Каталожный номер:34A1457

Комплект:3

Примечание:

№ на схеме:9

Наименование:CLIP

Каталожный номер:20A1858

Комплект:6

Примечание:25×50

№ на схеме:10

Каталожный номер:09C0722

Комплект:4

Примечание:

№ на схеме:11

Каталожный номер:00B0005

Комплект:13

Примечание:M10×20-8.8-ZN.D

№ на схеме:12

Каталожный номер:00B0004

Комплект:3

Примечание:M10×50-8.8-ZN.D

№ на схеме:13

Наименование:PIPE

Каталожный номер:34A0299

Комплект:3

Примечание:30

№ на схеме:14

Наименование:BRACKET

Каталожный номер:00D7951

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:09C0125

Комплект:3

Примечание:

№ на схеме:16

Наименование:CONNECTOR

Каталожный номер:01A3014

Комплект:1

Примечание:NPT3/4

№ на схеме:17

Каталожный номер:-

Комплект:1

Примечание:23E0359_46C3663_46C 7258

№ на схеме:18

Каталожный номер:00B0169

Комплект:2

Примечание:M6×30-8.8-ZN.D

№ на схеме:19

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:8

Примечание:

№ на схеме:20

Каталожный номер:09C0127

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:46C8501

Комплект:1

Примечание:23E0359_46C0555_46C 8501

№ на схеме:22

Наименование:CONNECTOR

Каталожный номер:00A5687

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTOR

Каталожный номер:01A3011

Комплект:1

Примечание:NPT3/8

№ на схеме:24

Каталожный номер:30A2182

Комплект:1

Примечание:Φ16XΦ25

№ на схеме:25

Каталожный номер:15B0080

Комплект:1

Примечание:Φ15～Φ27

№ на схеме:26
