Система кондиционирования воздуха 23e0359 005 02

← Система кондиционирования воздуха 23e0359 005 01 Система кондиционирования воздуха 23e0359 005 03 →

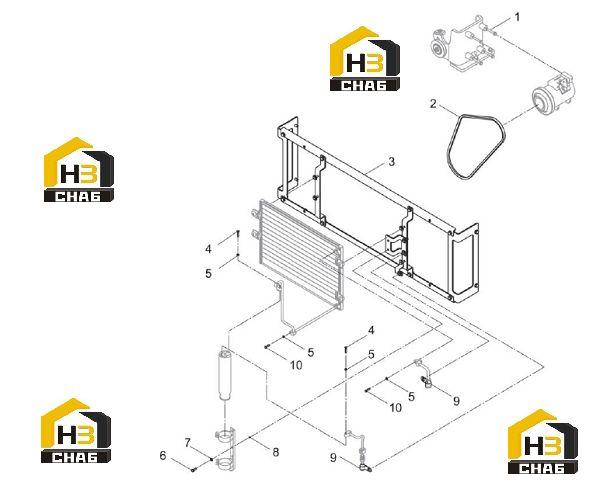

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COMPRESSOR BRACKET AS

Каталожный номер:46C6254

Комплект:1

Примечание:

№ на схеме:2

Наименование:V-BELT

Каталожный номер:84A0446

Комплект:1

Примечание:

№ на схеме:3

Наименование:BRACKET

Каталожный номер:46C6418

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0169

Комплект:2

Примечание:M6×30-8.8-ZN.D

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0024

Комплект:9

Примечание:6-140HV-ZN.D

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0075

Комплект:2

Примечание:M8×20-8.8-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:8-200HV-ZN.D

№ на схеме:8

Наименование:NUT

Каталожный номер:03B0021

Комплект:2

Примечание:M8-8-ZN.D

№ на схеме:9

Наименование:CLIP

Каталожный номер:20A1853

Комплект:2

Примечание:22

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0023

Комплект:5

Примечание:M6×25-8.8-ZN.D
