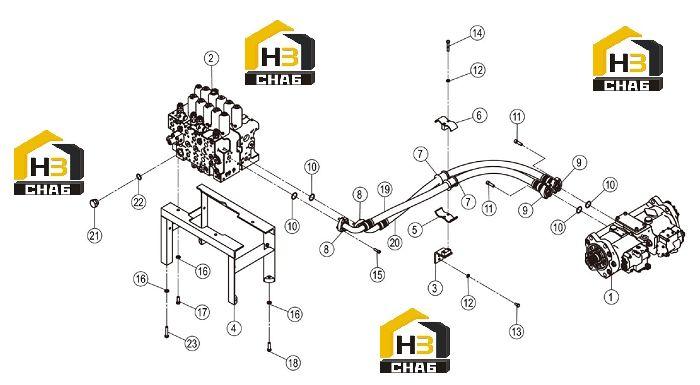

Система гидравлическая основная 15y0475 001 00

← Шарнир поворота 33c0116 000 00 Система гидравлическая основная 15y0475 001 01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PUMP

Каталожный номер:11C1204

Комплект:1

Примечание:

№ на схеме:2

Наименование:MAIN CONTROL VALVE

Каталожный номер:12C5502

Комплект:1

Примечание:KS0000127943_22

№ на схеме:2

Наименование:MAIN CONTROL VALVE

Каталожный номер:12C4117

Комплект:1

Примечание:KS0000127943_22

№ на схеме:3

Наименование:BRACKET

Каталожный номер:01D2171

Комплект:1

Примечание:

№ на схеме:4

Наименование:BRACKET

Каталожный номер:02D7948

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLAMP

Каталожный номер:22A8425

Комплект:2

Примечание:

№ на схеме:6

Наименование:CLAMP

Каталожный номер:17D1001

Комплект:2

Примечание:

№ на схеме:7

Наименование:JACKET

Каталожный номер:83A1923

Комплект:5

Примечание:

№ на схеме:8

Наименование:SPLIT FLANGE

Каталожный номер:04A0250

Комплект:14

Примечание:52.4×26.2

№ на схеме:9

Наименование:SPLIT FLANGE

Каталожный номер:04A0268

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:12B0445

Комплект:23

Примечание:32.92×3.53

№ на схеме:11

Наименование:SCREW

Каталожный номер:04B0703

Комплект:12

Примечание:M12×40-10.9-DK

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0472

Комплект:31

Примечание:10-300HV-DK

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0426

Комплект:7

Примечание:M10×20-10.9-DK

№ на схеме:14

Наименование:BOLT

Каталожный номер:01B1192

Комплект:4

Примечание:M10×60-10.9-DK

№ на схеме:15

Наименование:SCREW

Каталожный номер:04B0413

Комплект:76

Примечание:M10×30-10.9-DK

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0668

Комплект:16

Примечание:12-300HV-DK

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B0428

Комплект:11

Примечание:M12×35-10.9-DK

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0932

Комплект:2

Примечание:M12×45-10.9-DK KS0000127943_21

№ на схеме:19

Наименование:HOSE AS

Каталожный номер:07C3530

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE AS

Каталожный номер:07C3531

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLUG

Каталожный номер:05A0163

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:-

Комплект:2

Примечание:28.7×3.5

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0901

Комплект:4

Примечание:M12×60-10.9-DK
