Шарнир поворота 33c0116 000 00

← Редуктор 42c1525 001 00 Система гидравлическая основная 15y0475 001 00 →

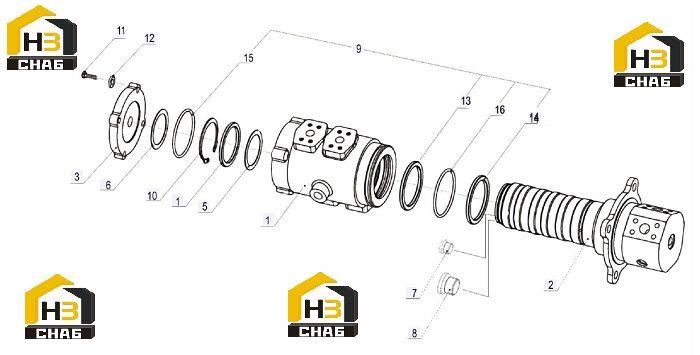

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SWIVEL JOINT

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPINDLE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:CAP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPACER SLEEVE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:6

Наименование:GASKET

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLUG

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLUG

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:9

Наименование:SEAL KIT

Каталожный номер:88A0919

Комплект:1

Примечание:

№ на схеме:10

Наименование:SNAP RING

Каталожный номер:-

Комплект:1

Примечание:Φ 90

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0035

Комплект:4

Примечание:M12 × 35 8.8 ZN.D

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:12

№ на схеме:13

Наименование:SEAL RING

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:14

Наименование:DUST RING

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:15

Наименование:O RING

Каталожный номер:-

Комплект:2

Примечание:99.6× 5.7

№ на схеме:16

Наименование:O RING

Каталожный номер:-

Комплект:2

Примечание:119.4 × 3.1
