Проводка рамы 49c5134 000 01

← Проводка рамы 49c5134 000 00 Проводка рамы 49c5134 000 02 →

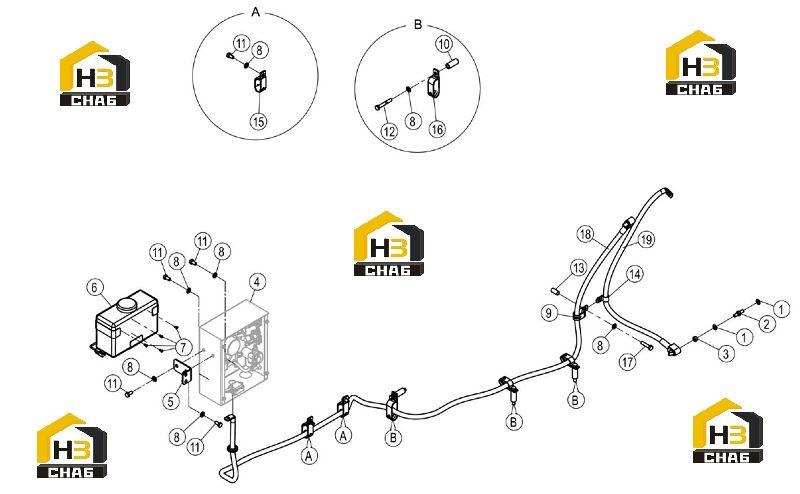

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER

Каталожный номер:06B0498

Комплект:16

Примечание:10-140HV-ZN.D

№ на схеме:2

Наименование:STUD BOLT

Каталожный номер:05B0163

Комплект:8

Примечание:

№ на схеме:3

Наименование:NUT

Каталожный номер:03B1180

Комплект:8

Примечание:M10-8-ZN.D

№ на схеме:4

Наименование:CONTROL BOX

Каталожный номер:46C9210

Комплект:1

Примечание:EC0000148198_3

№ на схеме:5

Наименование:BRACKET

Каталожный номер:01D3669

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER RESERVOIR

Каталожный номер:37B1409

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:04B1379

Комплект:4

Примечание:M5×12-4.8-DK

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0472

Комплект:95

Примечание:10-300HV-DK

№ на схеме:9

Наименование:CLIP

Каталожный номер:20A1858

Комплект:3

Примечание:25×50

№ на схеме:10

Наименование:DRUM

Каталожный номер:34A1457

Комплект:4

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B1142

Комплект:74

Примечание:M10×20-8.8-DK

№ на схеме:12

Наименование:BOLT

Каталожный номер:01B1259

Комплект:4

Примечание:M10×70-8.8-DK

№ на схеме:13

Наименование:PIPE

Каталожный номер:34A0299

Комплект:4

Примечание:30

№ на схеме:14

Наименование:CLIP

Каталожный номер:20A1853

Комплект:28

Примечание:22

№ на схеме:15

Наименование:DOUBLE CLAMP

Каталожный номер:09C0126

Комплект:4

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:09C0127

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:00B1195

Комплект:4

Примечание:M10×45-8.8-DK

№ на схеме:18

Наименование:CABLE

Каталожный номер:08C5983

Комплект:1

Примечание:

№ на схеме:19

Наименование:CABLE

Каталожный номер:08C7481

Комплект:1

Примечание:
