Проводка рамы 49c5134 000 00

Проводка рамы 49c5134 000 00

← Схема сигнальной лампы 49c1084 001 00 Проводка рамы 49c5134 000 01 →

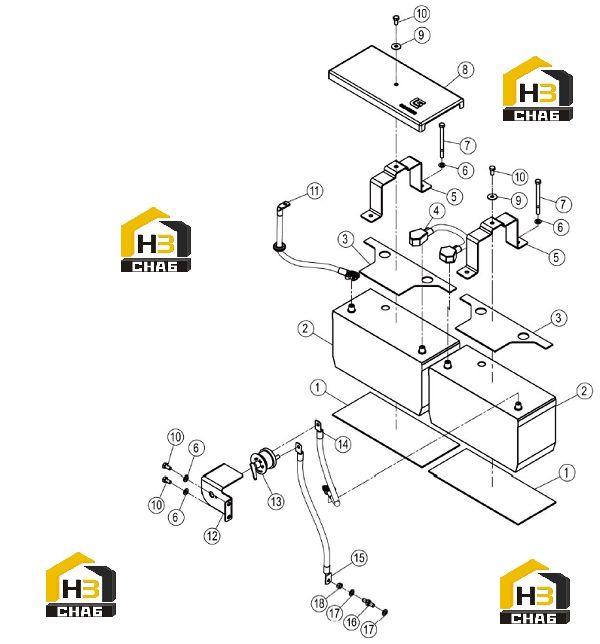

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CUSHION
Каталожный номер:82A0285
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BATTERY
Каталожный номер:37B0108
Комплект:2
Примечание:120AH/850CCA
0 ₽
шт
№ на схеме:3
Наименование:PLATE
Каталожный номер:82A0284
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CABLE
Каталожный номер:08C6981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:MOUNTING PLATE
Каталожный номер:00D9374
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0472
Комплект:95
Примечание:10-300HV-DK
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:01B1308
Комплект:4
Примечание:M10×120-8.8-DK
0 ₽
шт
№ на схеме:8
Наименование:COVER
Каталожный номер:82A1328
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0666
Комплект:2
Примечание:10-300HV-DK
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:00B1142
Комплект:74
Примечание:M10×20-8.8-DK
0 ₽
шт
№ на схеме:11
Наименование:CABLE
Каталожный номер:08C8108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SWITCH HOLDER
Каталожный номер:99A2378
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:DISCONNECT SWITCH
Каталожный номер:34B0297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BATTERY CABLE(-)
Каталожный номер:08C8340
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CABLE
Каталожный номер:08C8341
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:STUD BOLT
Каталожный номер:05B0163
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER
Каталожный номер:06B0498
Комплект:16
Примечание:10-140HV-ZN.D
0 ₽
шт
№ на схеме:18
Наименование:NUT
Каталожный номер:03B1180
Комплект:8
Примечание:M10-8-ZN.D
