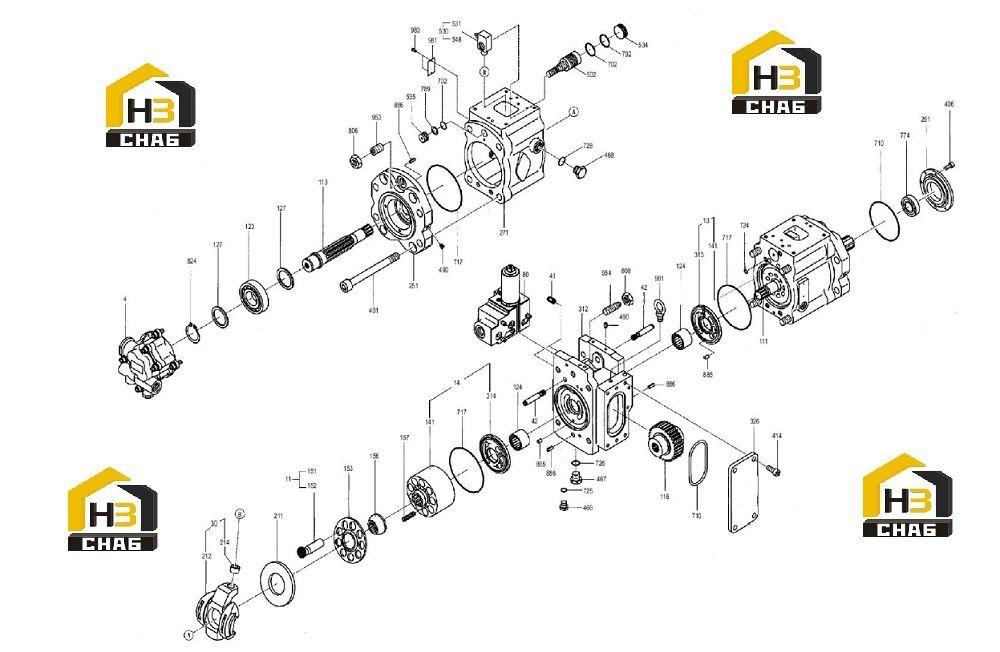

Насос главный 11c1570 000 00 (часть 2)

← Насос главный 11c1570 000 00 (часть 1) Клапан электромагнитный 12c3505 001 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:530

Наименование:PIN AS

Каталожный номер:15C0467

Комплект:2

Примечание:

№ на схеме:531

Наименование:LOWER PIN

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:532

Наименование:SERVO PISTON

Каталожный номер:50A0154

Комплект:2

Примечание:

№ на схеме:534

Наименование:PLUG

Каталожный номер:05A0113

Комплект:2

Примечание:

№ на схеме:535

Наименование:PLUG

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:548

Наименование:FEEDBACK PIN

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:702

Наименование:O-RING

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:710

Наименование:O-RING

Каталожный номер:12B0734

Комплект:2

Примечание:94.4×3.1

№ на схеме:717

Наименование:O-RING

Каталожный номер:-

Комплект:4

Примечание:144.4×3.1

№ на схеме:724

Наименование:O-RING

Каталожный номер:-

Комплект:16

Примечание:7.8×1.9

№ на схеме:725

Наименование:O-RING

Каталожный номер:12B0702

Комплект:4

Примечание:10.8×2.4

№ на схеме:726

Наименование:O-RING

Каталожный номер:12B0703

Комплект:2

Примечание:13.8×2.4

№ на схеме:728

Наименование:O-RING

Каталожный номер:-

Комплект:4

Примечание:23.7×3.5

№ на схеме:732

Наименование:O-RING

Каталожный номер:12B0736

Комплект:2

Примечание:17.8×2.4

№ на схеме:774

Наименование:LIP TYPE SEAL

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:789

Наименование:SNAP RING

Каталожный номер:07B0199

Комплект:2

Примечание:

№ на схеме:792

Наименование:SNAP RING

Каталожный номер:07B0200

Комплект:2

Примечание:

№ на схеме:806

Наименование:NUT

Каталожный номер:03B0630

Комплект:2

Примечание:

№ на схеме:808

Наименование:NUT

Каталожный номер:03B0631

Комплект:2

Примечание:

№ на схеме:824

Наименование:SNAP RING

Каталожный номер:07B0201

Комплект:2

Примечание:

№ на схеме:885

Наименование:PIN

Каталожный номер:60A0815

Комплект:2

Примечание:

№ на схеме:886

Наименование:PIN

Каталожный номер:60A0816

Комплект:4

Примечание:

№ на схеме:901

Наименование:NUT

Каталожный номер:03B0632

Комплект:2

Примечание:

№ на схеме:953

Наименование:BOLT

Каталожный номер:05B0212

Комплект:2

Примечание:

№ на схеме:954

Наименование:SCREW

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:981

Наименование:NAMEPLATE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:983

Наименование:PIN

Каталожный номер:-

Комплект:2

Примечание:
