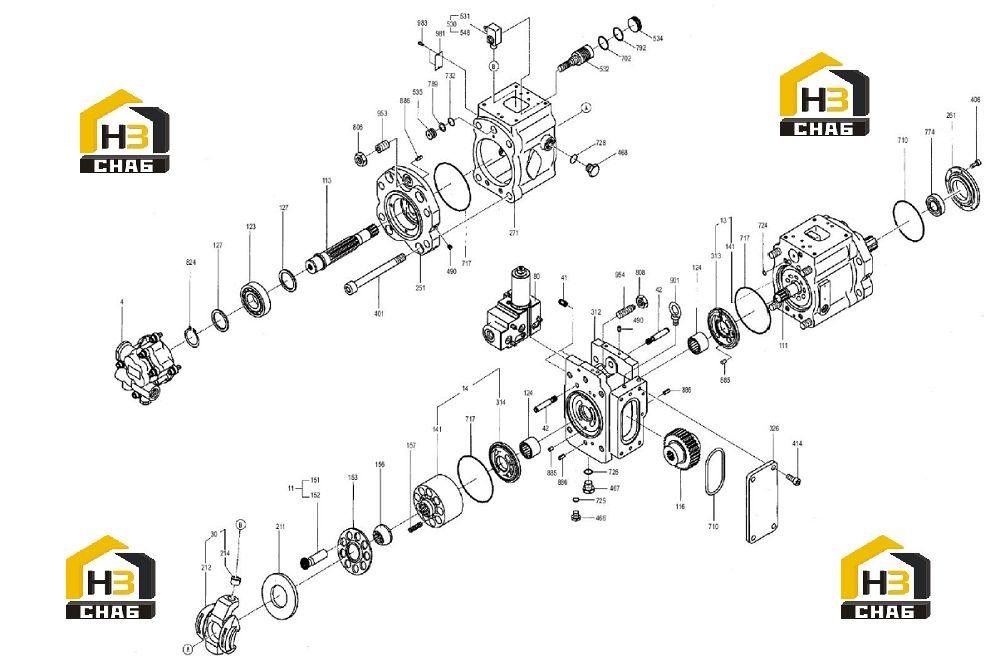

Насос главный 11c1570 000 00 (часть 1)

← Шестерня насоса 11c0590 002 00 Насос главный 11c1570 000 00 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:PUMP

Каталожный номер:11C0590

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLUNGER AS

Каталожный номер:10C2281

Комплект:2

Примечание:

№ на схеме:13

Наименование:CYLINDER-RH AS

Каталожный номер:15C0469

Комплект:1

Примечание:

№ на схеме:14

Наименование:CYLINDER-LH AS

Каталожный номер:15C0468

Комплект:1

Примечание:

№ на схеме:30

Наименование:SWASHPLATE AS

Каталожный номер:15C0466

Комплект:2

Примечание:

№ на схеме:41

Наименование:CHECK VALVE

Каталожный номер:12C0268

Комплект:2

Примечание:

№ на схеме:42

Наименование:ASS'Y VALVE2 CHECK

Каталожный номер:12C1378

Комплект:2

Примечание:

№ на схеме:80

Наименование:SOLENOID VALVE

Каталожный номер:12C3505

Комплект:1

Примечание:

№ на схеме:111

Наименование:DRIVE SHAFT(FRONT)

Каталожный номер:62A0570

Комплект:1

Примечание:

№ на схеме:113

Наименование:DRIVE SHAFT(BEHIND)

Каталожный номер:62A0569

Комплект:1

Примечание:

№ на схеме:116

Наименование:COUPLING

Каталожный номер:55A5668

Комплект:1

Примечание:

№ на схеме:123

Наименование:ROLLER BEARING

Каталожный номер:41C0161

Комплект:2

Примечание:

№ на схеме:124

Наименование:NEEDLE BEARING

Каталожный номер:41C1525

Комплект:2

Примечание:

№ на схеме:127

Наименование:THRUST RING

Каталожный номер:56A0244

Комплект:3

Примечание:

№ на схеме:141

Наименование:CYLINDER BODY

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:151

Наименование:PLUNGER

Каталожный номер:50A0654

Комплект:18

Примечание:

№ на схеме:152

Наименование:SHOE

Каталожный номер:88A1124

Комплект:18

Примечание:

№ на схеме:153

Наименование:PLATE

Каталожный номер:52A0273

Комплект:2

Примечание:

№ на схеме:156

Наименование:SPHERICAL BUSHING

Каталожный номер:55A0990

Комплект:2

Примечание:

№ на схеме:157

Наименование:CYLINDER SPRING

Каталожный номер:75A0961

Комплект:18

Примечание:

№ на схеме:211

Наименование:DISC

Каталожный номер:52A0170

Комплект:2

Примечание:

№ на схеме:212

Наименование:SWASHPLATE

Каталожный номер:52A1183

Комплект:2

Примечание:

№ на схеме:214

Наименование:BUSHING

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:251

Наименование:SUPPORTING

Каталожный номер:71A1198

Комплект:2

Примечание:

№ на схеме:261

Наименование:COVER

Каталожный номер:53A1783

Комплект:1

Примечание:

№ на схеме:271

Наименование:PUMP HOUSING

Каталожный номер:70A0401

Комплект:2

Примечание:

№ на схеме:312

Наименование:VALVE BLOCK

Каталожный номер:15C0239

Комплект:1

Примечание:

№ на схеме:313

Наименование:PLATE

Каталожный номер:52A1182

Комплект:1

Примечание:

№ на схеме:314

Наименование:PLATE

Каталожный номер:52A1181

Комплект:1

Примечание:

№ на схеме:326

Наименование:COVER

Каталожный номер:54A0216

Комплект:1

Примечание:

№ на схеме:401

Наименование:BOLT

Каталожный номер:-

Комплект:8

Примечание:

№ на схеме:406

Наименование:BOLT

Каталожный номер:00B0409

Комплект:4

Примечание:

№ на схеме:414

Наименование:HEX BOLT

Каталожный номер:01B0568

Комплект:4

Примечание:

№ на схеме:466

Наименование:PLUG

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:467

Наименование:PLUG

Каталожный номер:05A0976

Комплект:2

Примечание:

№ на схеме:468

Наименование:PLUG

Каталожный номер:03B0627

Комплект:4

Примечание:

№ на схеме:490

Наименование:PLUG

Каталожный номер:55A1687

Комплект:32

Примечание:
