Трубопровод платформы вспомогательного устройства 15e0491 006

Трубопровод платформы вспомогательного устройства 15e0491 006

← Комплектующие клапана 12c0256 001 Устройство вспомогательное рабочего трубопровода 11e0487 003 →

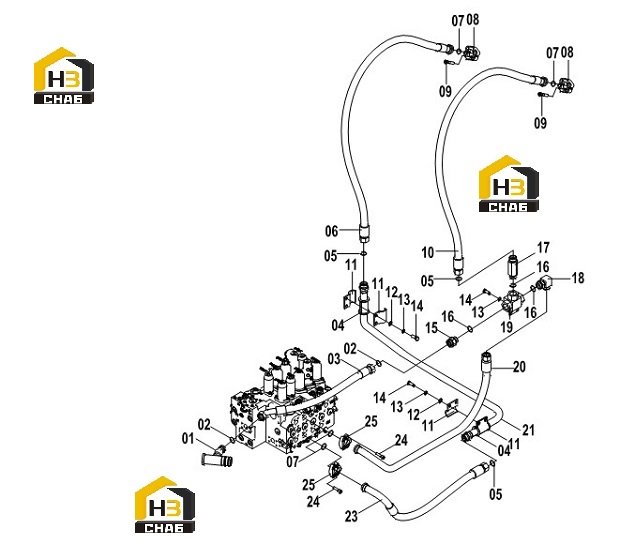

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:RETURN PIPE
Каталожный номер:10D3846
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:O-RING
Каталожный номер:12B1416
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:HOSE AS
Каталожный номер:07C2210
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:HOSE AS
Каталожный номер:07C1959
Комплект:1
Примечание:07C2210
0 ₽
шт
№ на схеме:04
Наименование:RUBBER BUSHING
Каталожный номер:83A0702
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:O-RING
Каталожный номер:12B1414
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:HOSE AS
Каталожный номер:07C1956
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:O-RING
Каталожный номер:12B0445
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:SPLIT FLANGE
Каталожный номер:04A0268
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:SCREW
Каталожный номер:04B0429
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE AS
Каталожный номер:07C1960
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CLAMP
Каталожный номер:22A3760
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CLAMP
Каталожный номер:22A3407
Комплект:4
Примечание:22A3760
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0007
Комплект:4
Примечание:06B0001
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:06B0002
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:06B0008
Комплект:6
Примечание:06B0002
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:00B0064
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:00B0427
Комплект:6
Примечание:00B0064
0 ₽
шт
№ на схеме:15
Наименование:CONNECTOR
Каталожный номер:00A4383
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-RING
Каталожный номер:12B0432
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CONNECTOR
Каталожный номер:00A3503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CONNECTOR
Каталожный номер:31C0694
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BALL VALVE
Каталожный номер:12C0911
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:HOSE AS
Каталожный номер:07C2209
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:HOSE AS
Каталожный номер:07C2127
Комплект:1
Примечание:07C2209
0 ₽
шт
№ на схеме:21
Наименование:TUBE AS
Каталожный номер:10D4493
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:HOSE AS
Каталожный номер:07C2027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:SCREW
Каталожный номер:04B0413
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:SPLIT FLANGE
Каталожный номер:04A0250
Комплект:2
Примечание:
