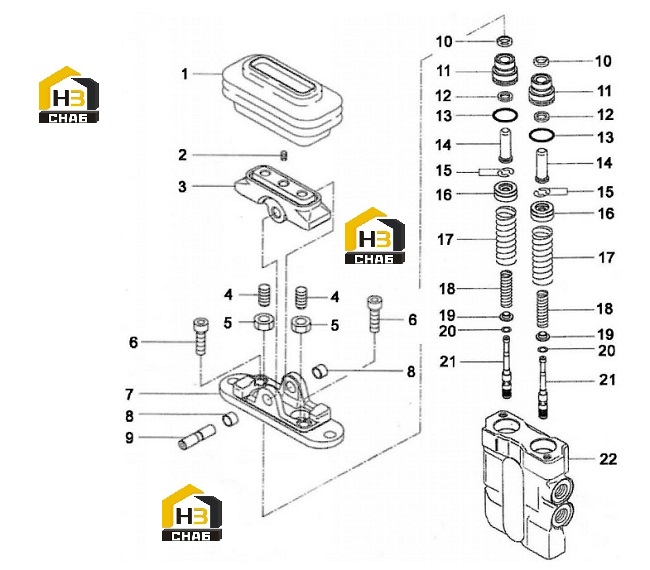

Комплектующие клапана 12c0256 001

← Линия пилотная вспомогательного устройства 12e0116 002 Трубопровод платформы вспомогательного устройства 15e0491 006 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOOT

Каталожный номер:83A0460

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW

Каталожный номер:04B0381

Комплект:1

Примечание:

№ на схеме:3

Наименование:CAM

Каталожный номер:47A0060

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW

Каталожный номер:04B0382

Комплект:2

Примечание:

№ на схеме:5

Наименование:NUT

Каталожный номер:03B0614

Комплект:2

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:04B0380

Комплект:2

Примечание:

№ на схеме:7

Наименование:COVER CAP

Каталожный номер:70A0149

Комплект:1

Примечание:

№ на схеме:8

Наименование:BUSHING

Каталожный номер:39A0264

Комплект:2

Примечание:

№ на схеме:9

Наименование:CAM SHAFT

Каталожный номер:61A0549

Комплект:1

Примечание:

№ на схеме:10

Наименование:WIPER RING

Каталожный номер:80A0240

Комплект:2

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:03B0613

Комплект:2

Примечание:

№ на схеме:12

Наименование:SEAL RING

Каталожный номер:80A0239

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:12B0692

Комплект:2

Примечание:

№ на схеме:14

Наименование:ROD

Каталожный номер:65A0099

Комплект:2

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:56A0365

Комплект:2

Примечание:

№ на схеме:16

Наименование:SPRING

Каталожный номер:10B0108

Комплект:4

Примечание:

№ на схеме:17

Наименование:SPRING

Каталожный номер:10B0110

Комплект:2

Примечание:

№ на схеме:18

Наименование:SPRING

Каталожный номер:10B0109

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:57A0478

Комплект:2

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0296

Комплект:2

Примечание:

№ на схеме:21

Наименование:SPOOL

Каталожный номер:65A0100

Комплект:2

Примечание:

№ на схеме:22

Наименование:VALVE BODY

Каталожный номер:78A0118

Комплект:2

Примечание:
