Сборка каркасной схемы 46c3918(с)

Сборка каркасной схемы 46c3918(с)

← Сборка каркасной схемы 46c3918(b) Сборка каркасной схемы 46c3918(d) →

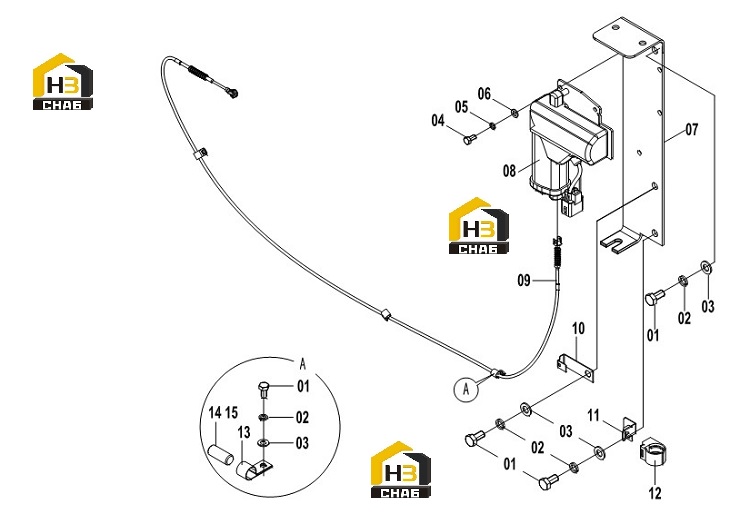

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:BOLT
Каталожный номер:00B0005
Комплект:97
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0002
Комплект:97
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0001
Комплект:97
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:BOLT
Каталожный номер:00B0335
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:WASHER
Каталожный номер:06B0017
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WASHER
Каталожный номер:06B0066
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:SUPPORT
Каталожный номер:00D5700
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:SUPPORT
Каталожный номер:00D3580
Комплект:1
Примечание:00D5700
0 ₽
шт
№ на схеме:08
Наименование:ACTUATOR
Каталожный номер:37B0391
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:FLEXIBLE SHAFT
Каталожный номер:54C0179
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:INSERT
Каталожный номер:20A6655
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:STOP PLATE
Каталожный номер:20A6657
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CLIP
Каталожный номер:88A0830
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CLIP
Каталожный номер:20A1852
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:00B0048
Комплект:23
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:PIPE
Каталожный номер:34A0559
Комплект:23
Примечание:
