Сборка каркасной схемы 46c3918(b)

Сборка каркасной схемы 46c3918(b)

← Сборка каркасной схемы 46c3918(a) Сборка каркасной схемы 46c3918(с) →

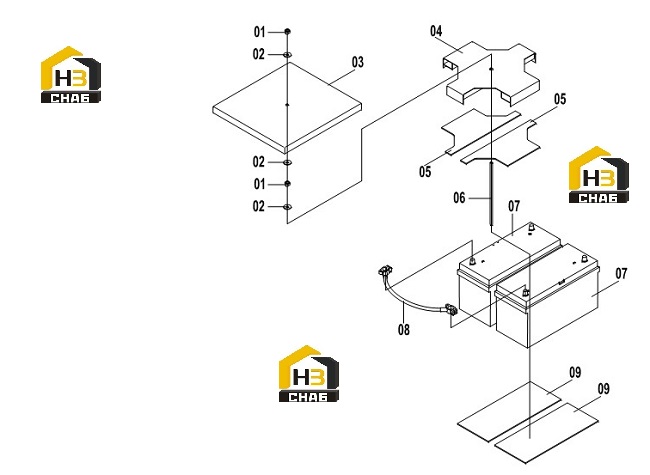

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:NUT
Каталожный номер:03B0053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:PLATE
Каталожный номер:82A0283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:BRACKET
Каталожный номер:00D1110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:PLATE
Каталожный номер:82A0284
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:SCREW ROD
Каталожный номер:01B0416
Комплект:1
Примечание:M10
0 ₽
шт
№ на схеме:07
Наименование:BATTERY
Каталожный номер:37B0108
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:CABLE
Каталожный номер:08C0466
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:CUSHION
Каталожный номер:82A0285
Комплект:2
Примечание:
