Трубопровод рабочего устройства 11e1094(с)

← Трубопровод рабочего устройства 11e1094(b) Трубопровод рабочего устройства 11e1094(d) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

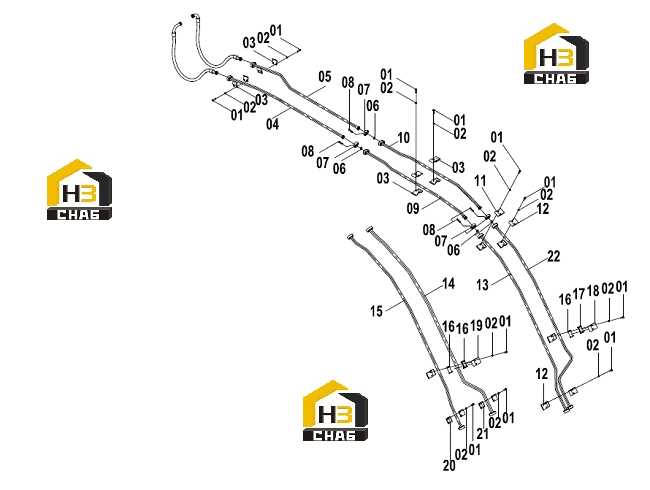

№ на схеме:01

Наименование:BOLT

Каталожный номер:00B0429

Комплект:20

Примечание:

№ на схеме:02

Наименование:WASHER

Каталожный номер:06B0008

Комплект:20

Примечание:

№ на схеме:03

Наименование:CLAMP

Каталожный номер:22A0493

Комплект:8

Примечание:

№ на схеме:04

Наименование:TUBE AS

Каталожный номер:10D9118

Комплект:1

Примечание:

№ на схеме:05

Наименование:TUBE AS

Каталожный номер:10D9117

Комплект:1

Примечание:

№ на схеме:06

Наименование:O-RING

Каталожный номер:12B0444

Комплект:4

Примечание:

№ на схеме:07

Наименование:SPLIT FLANGE

Каталожный номер:04A0252

Комплект:4

Примечание:

№ на схеме:08

Наименование:SCREW

Каталожный номер:04B0670

Комплект:16

Примечание:

№ на схеме:09

Наименование:TUBE AS

Каталожный номер:10D9116

Комплект:1

Примечание:

№ на схеме:10

Наименование:TUBE AS

Каталожный номер:10D9115

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:22A2755

Комплект:4

Примечание:

№ на схеме:12

Наименование:CLAMP

Каталожный номер:22A2757

Комплект:4

Примечание:

№ на схеме:13

Наименование:TUBE AS

Каталожный номер:02C1517

Комплект:1

Примечание:

№ на схеме:14

Наименование:TUBE AS

Каталожный номер:02C1512

Комплект:1

Примечание:

№ на схеме:15

Наименование:TUBE AS

Каталожный номер:02C1519

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOOT

Каталожный номер:83A0701

Комплект:3

Примечание:

№ на схеме:17

Наименование:BOOT

Каталожный номер:83A0702

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:22A2758

Комплект:2

Примечание:

№ на схеме:19

Наименование:CLAMP

Каталожный номер:22A2756

Комплект:2

Примечание:

№ на схеме:20

Наименование:CLAMP

Каталожный номер:22A3451

Комплект:2

Примечание:

№ на схеме:21

Наименование:CLAMP

Каталожный номер:22A3275

Комплект:2

Примечание:

№ на схеме:22

Наименование:TUBE AS

Каталожный номер:02C1518

Комплект:1

Примечание:
