Трубопровод рабочего устройства 11e1094(b)

← Трубопровод рабочего устройства 11e1094(a) Трубопровод рабочего устройства 11e1094(с) →

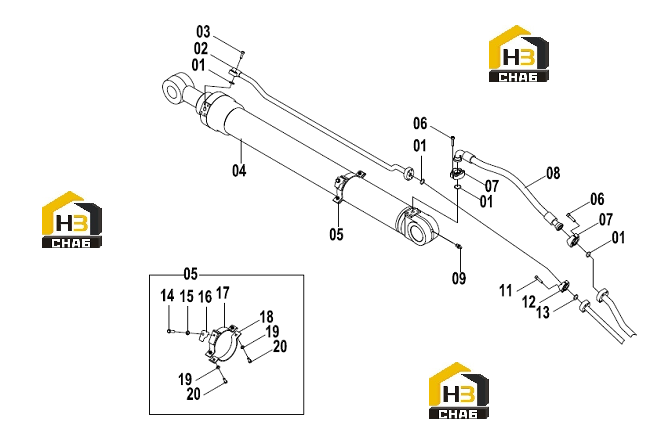

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:O-RING

Каталожный номер:12B0445

Комплект:4

Примечание:

№ на схеме:02

Наименование:TUBE AS

Каталожный номер:02C0584

Комплект:1

Примечание:

№ на схеме:03

Наименование:SCREW

Каталожный номер:04B0429

Комплект:4

Примечание:

№ на схеме:04

Наименование:ARM CYLINDER

Каталожный номер:10C1853

Комплект:1

Примечание:

№ на схеме:05

Наименование:CLAMP

Каталожный номер:09C0335

Комплект:1

Примечание:

№ на схеме:06

Наименование:SCREW

Каталожный номер:04B0671

Комплект:12

Примечание:

№ на схеме:07

Наименование:SPLIT FLANGE

Каталожный номер:04A0268

Комплект:3

Примечание:

№ на схеме:08

Наименование:HOSE AS

Каталожный номер:07C1784

Комплект:1

Примечание:

№ на схеме:09

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:04B0670

Комплект:4

Примечание:

№ на схеме:12

Наименование:SPLIT FLANGE

Каталожный номер:04A0252

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:12B0444

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:01B0036

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0007

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:72A0248

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLAMP

Каталожный номер:17D0202

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:21A2603

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0001

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0019

Комплект:2

Примечание:
