Система пилотная гидравлическая 12e0200(с)

Система пилотная гидравлическая 12e0200(с)

← Система пилотная гидравлическая 12e0200(b) Система пилотная гидравлическая 12e0200(d) →

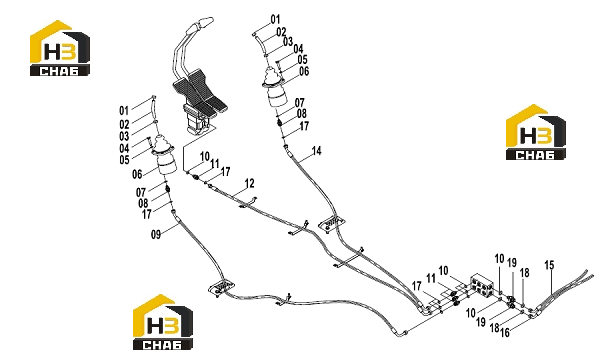

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:NUT
Каталожный номер:03B0346
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:CONTROL LEVER
Каталожный номер:63A0258
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:NUT
Каталожный номер:03B0059
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:BOLT
Каталожный номер:00B0023
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:WASHER
Каталожный номер:06B0003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:HAND PILOT VALVE
Каталожный номер:12C3519
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:O-RING
Каталожный номер:12B0429
Комплект:33
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:CONNECTOR
Каталожный номер:00A3507
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:HOSE AS
Каталожный номер:05C4016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-RING
Каталожный номер:12B0428
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CONNECTOR
Каталожный номер:00A3491
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE AS
Каталожный номер:05C3138
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE AS
Каталожный номер:05C4015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HOSE AS
Каталожный номер:06C6257
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE AS
Каталожный номер:06C6258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-RING
Каталожный номер:12B1406
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-RING
Каталожный номер:12B1407
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:CONNECTOR
Каталожный номер:00A4359
Комплект:2
Примечание:
