Система пилотная гидравлическая 12e0200(d)

← Система пилотная гидравлическая 12e0200(с) Система пилотная гидравлическая 12e0200(е) →

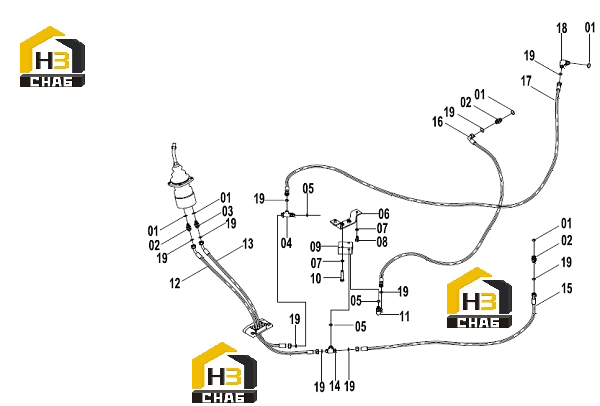

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:O-RING

Каталожный номер:12B0429

Комплект:33

Примечание:

№ на схеме:02

Наименование:CONNECTOR

Каталожный номер:00A3498

Комплект:11

Примечание:

№ на схеме:03

Наименование:CONNECTOR

Каталожный номер:00A3507

Комплект:4

Примечание:

№ на схеме:04

Наименование:TEE

Каталожный номер:32C0408

Комплект:4

Примечание:

№ на схеме:05

Наименование:O-RING

Каталожный номер:12B0428

Комплект:39

Примечание:

№ на схеме:06

Наименование:BRACKET

Каталожный номер:02D2834

Комплект:1

Примечание:

№ на схеме:07

Наименование:WASHER

Каталожный номер:06B0002

Комплект:24

Примечание:

№ на схеме:08

Наименование:BOLT

Каталожный номер:00B0005

Комплект:6

Примечание:

№ на схеме:09

Наименование:SHUTTLE VALVE

Каталожный номер:12C0160

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:01B0083

Комплект:2

Примечание:

№ на схеме:11

Наименование:CONNECTOR

Каталожный номер:31C0558

Комплект:8

Примечание:

№ на схеме:12

Наименование:HOSE AS

Каталожный номер:05C3114

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE AS

Каталожный номер:05C3115

Комплект:1

Примечание:

№ на схеме:14

Наименование:TEE CONNECTOR

Каталожный номер:32C0415

Комплект:2

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:05C3111

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE AS

Каталожный номер:05C3101

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE AS

Каталожный номер:05C3103

Комплект:1

Примечание:

№ на схеме:18

Наименование:CONNECTOR

Каталожный номер:31C0559

Комплект:5

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:12B1406

Комплект:8

Примечание:
