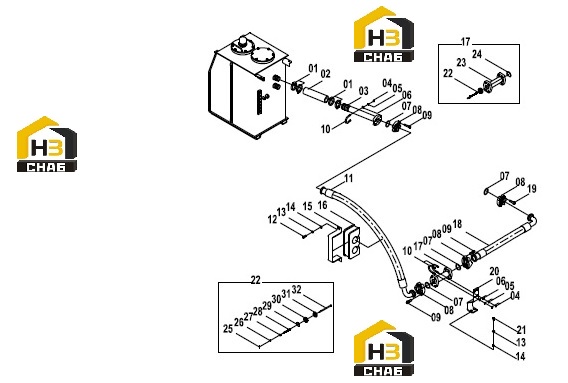

Система гидравлическая главная 15e0979(j)

← Система гидравлическая главная 15e0979(i) Система гидравлическая главная 15e0494 013 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:CLAMP

Каталожный номер:09C0028

Комплект:4

Примечание:

№ на схеме:02

Наименование:HOSE

Каталожный номер:30A0494

Комплект:1

Примечание:

№ на схеме:03

Наименование:PIPE

Каталожный номер:10D1668

Комплект:1

Примечание:

№ на схеме:04

Наименование:NUT

Каталожный номер:03B0021

Комплект:6

Примечание:

№ на схеме:05

Наименование:WASHER

Каталожный номер:06B0006

Комплект:6

Примечание:

№ на схеме:06

Наименование:WASHER

Каталожный номер:06B0005

Комплект:6

Примечание:

№ на схеме:07

Наименование:O-RING

Каталожный номер:12B0446

Комплект:4

Примечание:

№ на схеме:08

Наименование:SPLIT FLANGE

Каталожный номер:04A0251

Комплект:4

Примечание:

№ на схеме:09

Наименование:SCREW

Каталожный номер:04B0424

Комплект:12

Примечание:

№ на схеме:10

Наименование:U-BOLT

Каталожный номер:02B0084

Комплект:3

Примечание:

№ на схеме:11

Наименование:HOSE AS

Каталожный номер:07C1736

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0019

Комплект:2

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0001

Комплект:4

Примечание:

№ на схеме:15

Наименование:CLAMP

Каталожный номер:21A3527

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:84A1073

Комплект:1

Примечание:

№ на схеме:17

Наименование:CHECK VALVE AS

Каталожный номер:12C1903

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOSE AS

Каталожный номер:07C1732

Комплект:1

Примечание:

№ на схеме:19

Наименование:SCREW

Каталожный номер:04B0702

Комплект:4

Примечание:

№ на схеме:20

Наименование:BEND PLATE

Каталожный номер:22A2796

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:00B0012

Комплект:2

Примечание:

№ на схеме:22

Наименование:Check valve

Каталожный номер:12C0155

Комплект:1

Примечание:

№ на схеме:23

Наименование:FLANGE TUBE

Каталожный номер:10D3941

Комплект:1

Примечание:

№ на схеме:24

Наименование:SNAP RING

Каталожный номер:07B0005

Комплект:1

Примечание:

№ на схеме:25

Наименование:PIN

Каталожный номер:08B0010

Комплект:1

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:03B0032

Комплект:1

Примечание:

№ на схеме:27

Наименование:SNAP RING

Каталожный номер:76A0008

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPRING

Каталожный номер:75A0006

Комплект:1

Примечание:

№ на схеме:29

Наименование:SPOOL

Каталожный номер:65A0008

Комплект:1

Примечание:

№ на схеме:30

Наименование:VALVE BUSHING

Каталожный номер:55A0056

Комплект:1

Примечание:

№ на схеме:31

Наименование:VALVE BLOCK

Каталожный номер:78A0002

Комплект:1

Примечание:

№ на схеме:32

Наименование:SCREW ROD

Каталожный номер:65A0054

Комплект:1

Примечание:
