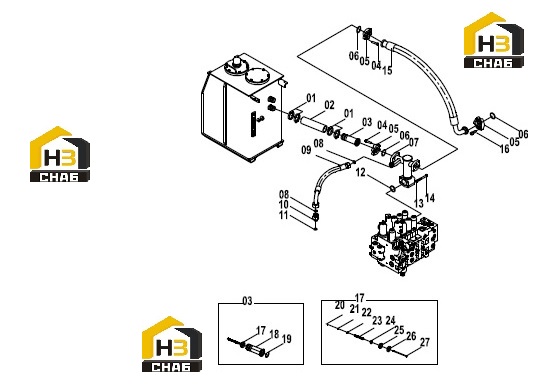

Система гидравлическая главная 15e0979(i)

← Система гидравлическая главная 15e0979(h) Система гидравлическая главная 15e0979(j) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:CLAMP

Каталожный номер:09C0028

Комплект:4

Примечание:

№ на схеме:02

Наименование:HOSE

Каталожный номер:30A0494

Комплект:1

Примечание:

№ на схеме:03

Наименование:CHECK VALVE AS

Каталожный номер:12C2289

Комплект:1

Примечание:

№ на схеме:04

Наименование:SCREW

Каталожный номер:04B0424

Комплект:8

Примечание:

№ на схеме:05

Наименование:SPLIT FLANGE

Каталожный номер:04A0251

Комплект:3

Примечание:

№ на схеме:06

Наименование:O-RING

Каталожный номер:12B0446

Комплект:3

Примечание:

№ на схеме:07

Наименование:TUBE

Каталожный номер:10D7718

Комплект:1

Примечание:

№ на схеме:08

Наименование:O-RING

Каталожный номер:12B1416

Комплект:2

Примечание:

№ на схеме:09

Наименование:HOSE AS

Каталожный номер:07C3348

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTOR

Каталожный номер:00A3492

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:12B0431

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:12B0447

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:01B0142

Комплект:4

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:07C1735

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:04B0702

Комплект:4

Примечание:

№ на схеме:17

Наименование:CHECK VALVE

Каталожный номер:12C0154

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIPE

Каталожный номер:37A0185

Комплект:1

Примечание:

№ на схеме:19

Наименование:SNAP RING

Каталожный номер:07B0005

Комплект:1

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:08B0010

Комплект:1

Примечание:

№ на схеме:21

Наименование:NUT

Каталожный номер:03B0032

Комплект:1

Примечание:

№ на схеме:22

Наименование:SNAP RING

Каталожный номер:76A0008

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPRING

Каталожный номер:75A0004

Комплект:1

Примечание:

№ на схеме:24

Наименование:SPOOL

Каталожный номер:65A0005

Комплект:1

Примечание:

№ на схеме:25

Наименование:VALVE BUSHING

Каталожный номер:55A0055

Комплект:1

Примечание:

№ на схеме:26

Наименование:VALVE BLOCK

Каталожный номер:78A0002

Комплект:1

Примечание:

№ на схеме:27

Наименование:SCREW ROD

Каталожный номер:65A0053

Комплект:1

Примечание:
