Капот в сборе 44e0349(b)

Капот в сборе 44e0349(b)

← Капот в сборе 44e0349(а) Капот в сборе 44e0349(с) →

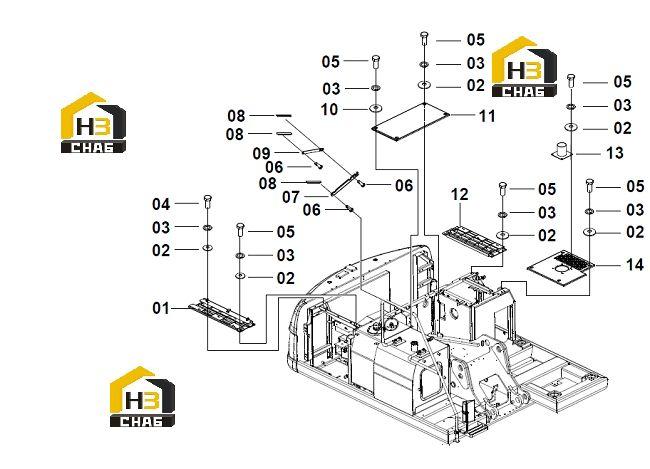

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:GRILL
Каталожный номер:43D0504
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0030
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0002
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:BOLT
Каталожный номер:01V0386
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:BOLT
Каталожный номер:00B0012
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:PIN
Каталожный номер:08B0047
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:STRUT
Каталожный номер:21A1314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:PIN
Каталожный номер:08B0052
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:HOLDER
Каталожный номер:16D0684
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:GASKET
Каталожный номер:56A1078
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:COVER
Каталожный номер:48C0852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:GRILL
Каталожный номер:43D0503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:INTAKE PIPE
Каталожный номер:10D2815
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:COVER
Каталожный номер:36D0566
Комплект:1
Примечание:
