Капот в сборе 44e0349(а)

← Капот в сборе 44e0464 004 Капот в сборе 44e0349(b) →

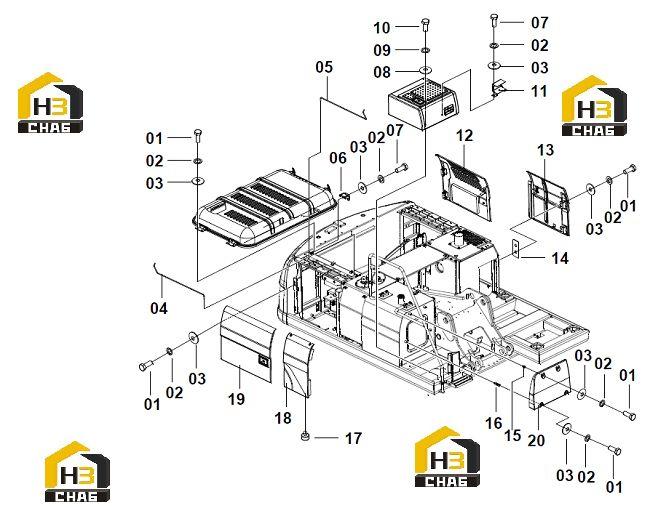

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:BOLT

Каталожный номер:00B0012

Комплект:28

Примечание:

№ на схеме:02

Наименование:WASHER

Каталожный номер:06B0002

Комплект:32

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0030

Комплект:32

Примечание:

№ на схеме:04

Наименование:TORSION SPRING

Каталожный номер:75A0551

Комплект:1

Примечание:

№ на схеме:05

Наименование:TORSION SPRING

Каталожный номер:75A0550

Комплект:1

Примечание:

№ на схеме:06

Наименование:PLATE

Каталожный номер:00D4384

Комплект:2

Примечание:

№ на схеме:07

Наименование:BOLT

Каталожный номер:00B0005

Комплект:2

Примечание:

№ на схеме:08

Наименование:WASHER

Каталожный номер:06B0059

Комплект:4

Примечание:

№ на схеме:09

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0035

Комплект:4

Примечание:

№ на схеме:11

Наименование:LIGHT BRACKET

Каталожный номер:02D1702

Комплект:1

Примечание:

№ на схеме:12

Наименование:DOOR-LH

Каталожный номер:48C1209

Комплект:1

Примечание:

№ на схеме:13

Наименование:DOOR-LH

Каталожный номер:48C0853

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:10A4833

Комплект:6

Примечание:

№ на схеме:15

Наименование:SLEEVE

Каталожный номер:55A2896

Комплект:2

Примечание:

№ на схеме:16

Наименование:SLEEVE

Каталожный номер:55A2895

Комплект:2

Примечание:

№ на схеме:17

Наименование:RUBBER WASHER

Каталожный номер:84A0450

Комплект:2

Примечание:

№ на схеме:18

Наименование:PLATE-RH

Каталожный номер:48C0856

Комплект:1

Примечание:

№ на схеме:19

Наименование:DOOR-RH

Каталожный номер:48C0855

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER

Каталожный номер:27A0880

Комплект:1

Примечание:
