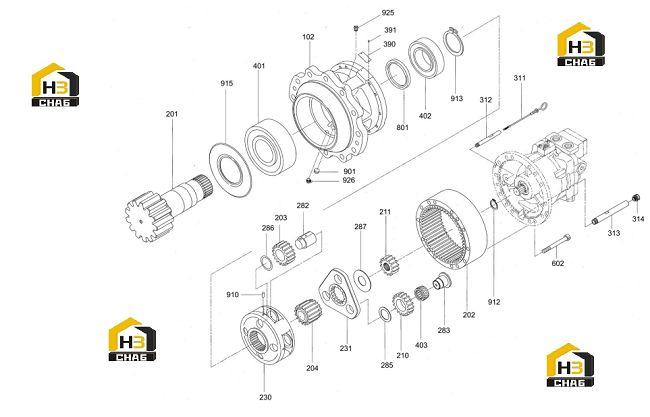

Двигатель роторный и редуктор 11c0587 002 (часть 2)

← Двигатель роторный и редуктор 11c0587 002 (часть 1) Система шагающая гидравлическая 13e0061 002 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:313

Наименование:FILLER TUBE

Каталожный номер:35A1541

Комплект:1

Примечание:

№ на схеме:314

Наименование:CAP

Каталожный номер:53A1128

Комплект:1

Примечание:

№ на схеме:351

Наименование:PISTON

Каталожный номер:50A0095

Комплект:2

Примечание:

№ на схеме:355

Наименование:SPRING

Каталожный номер:75A0157

Комплект:2

Примечание:

№ на схеме:390

Наименование:NAMEPLATE

Каталожный номер:74A1914

Комплект:2

Примечание:

№ на схеме:391

Наименование:PIN

Каталожный номер:08B0127

Комплект:2

Примечание:

№ на схеме:400

Наименование:S.R.VALVE AS

Каталожный номер:12C1032

Комплект:2

Примечание:

№ на схеме:400.1

Наименование:O-RING

Каталожный номер:12B0965

Комплект:4

Примечание:

№ на схеме:400.2

Наименование:RING,BACK-UP

Каталожный номер:07B0250

Комплект:4

Примечание:

№ на схеме:401

Наименование:SCREW

Каталожный номер:04B0311

Комплект:4

Примечание:

№ на схеме:402

Наименование:ROLLER BERAING

Каталожный номер:20B0215

Комплект:1

Примечание:

№ на схеме:443

Наименование:BEARING

Каталожный номер:22B0008

Комплект:1

Примечание:

№ на схеме:444

Наименование:BEARING

Каталожный номер:22B0009

Комплект:1

Примечание:

№ на схеме:469

Наименование:PLUG

Каталожный номер:05A0116

Комплект:2

Примечание:

№ на схеме:472

Наименование:O-RING

Каталожный номер:12B0961

Комплект:1

Примечание:

№ на схеме:488

Наименование:O-RING

Каталожный номер:12B0548

Комплект:2

Примечание:

№ на схеме:491

Наименование:OIL SEAL

Каталожный номер:80A0329

Комплект:1

Примечание:

№ на схеме:602

Наименование:HEX SCREW

Каталожный номер:04B0624

Комплект:14

Примечание:

№ на схеме:702

Наименование:BRAKE SHOE

Каталожный номер:15C0062

Комплект:1

Примечание:

№ на схеме:706

Наименование:O-RING

Каталожный номер:12B0549

Комплект:1

Примечание:

№ на схеме:707

Наименование:O-RING

Каталожный номер:12B0550

Комплект:1

Примечание:

№ на схеме:712

Наименование:BRAKE SPRING

Каталожный номер:75A0158

Комплект:24

Примечание:

№ на схеме:742

Наименование:FRICTION PLATE

Каталожный номер:57A0296

Комплект:3

Примечание:

№ на схеме:743

Наименование:SPACER BLOCK

Каталожный номер:57A0297

Комплект:4

Примечание:

№ на схеме:801

Наименование:OIL SEAL

Каталожный номер:80A0556

Комплект:1

Примечание:

№ на схеме:901

Наименование:PLUG

Каталожный номер:05A0371

Комплект:1

Примечание:

№ на схеме:910

Наименование:PIN

Каталожный номер:60A1551

Комплект:4

Примечание:

№ на схеме:912

Наименование:SNAP RING

Каталожный номер:07B0115

Комплект:1

Примечание:

№ на схеме:913

Наименование:SNAP RING

Каталожный номер:07B0116

Комплект:1

Примечание:

№ на схеме:915

Наименование:SNAP RING

Каталожный номер:07B0117

Комплект:1

Примечание:

№ на схеме:925

Наименование:EXHAUST VALVE

Каталожный номер:12C0277

Комплект:1

Примечание:

№ на схеме:926

Наименование:GREASE FITTING

Каталожный номер:10B0078

Комплект:1

Примечание:

№ на схеме:984

Наименование:PLUG

Каталожный номер:05A0378

Комплект:1

Примечание:

№ на схеме:985

Наименование:PLUG

Каталожный номер:05A0379

Комплект:3

Примечание:

№ на схеме:993

Наименование:PLUG

Каталожный номер:05A0117

Комплект:1

Примечание:

№ на схеме:994

Наименование:PLUG

Каталожный номер:05A0118

Комплект:1

Примечание:
