Двигатель роторный и редуктор 11c0587 002 (часть 1)

← Клапан главный регулирующий 12c2466 000 (часть 3) Двигатель роторный и редуктор 11c0587 002 (часть 2) →

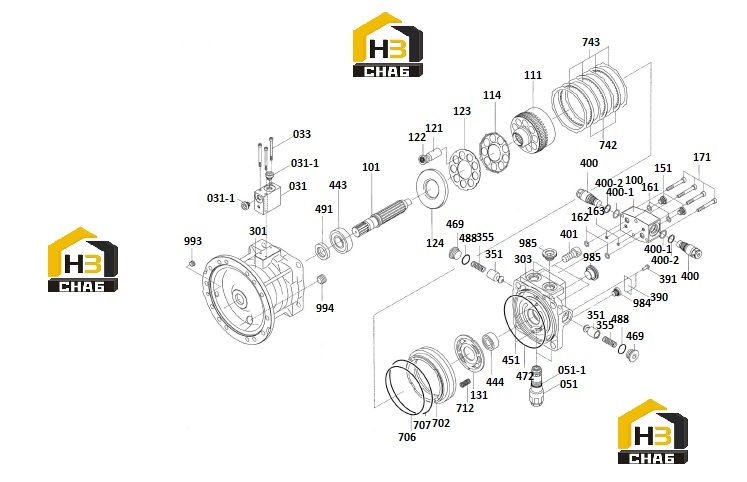

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:10

Наименование:PISTON GP

Каталожный номер:15C0286

Комплект:1

Примечание:

№ на схеме:20

Наименование:VALVE CASING

Каталожный номер:15C0060

Комплект:1

Примечание:

№ на схеме:30

Наименование:CARRIER

Каталожный номер:22C0396

Комплект:1

Примечание:

№ на схеме:31

Наименование:VALVE,TIME DELAY

Каталожный номер:12C0275

Комплект:1

Примечание:

№ на схеме:31.1

Наименование:PLUG

Каталожный номер:05A0380

Комплект:2

Примечание:

№ на схеме:33

Наименование:SCREW

Каталожный номер:04B0310

Комплект:3

Примечание:

№ на схеме:40

Наименование:DIPSTICK GP

Каталожный номер:24C0331

Комплект:1

Примечание:

№ на схеме:50

Наименование:PIPE GP

Каталожный номер:15C0159

Комплект:1

Примечание:

№ на схеме:51

Наименование:VALVE,RELIEF

Каталожный номер:15C0100

Комплект:2

Примечание:

№ на схеме:51.1

Наименование:O-RING

Каталожный номер:12B0749

Комплект:4

Примечание:

№ на схеме:52

Наименование:S.R.VALVE AS

Каталожный номер:15C0061

Комплект:1

Примечание:

№ на схеме:100

Наименование:VALVE BODY

Каталожный номер:78A0203

Комплект:1

Примечание:

№ на схеме:101

Наименование:DRIVE SHAFT

Каталожный номер:62A0091

Комплект:1

Примечание:

№ на схеме:102

Наименование:SEAT

Каталожный номер:53A0967

Комплект:1

Примечание:

№ на схеме:111

Наименование:AIR CYLINDER

Каталожный номер:55A0901

Комплект:1

Примечание:

№ на схеме:114

Наименование:SPRING PLATE

Каталожный номер:52A0176

Комплект:1

Примечание:

№ на схеме:121

Наименование:PISTON

Каталожный номер:50A0420

Комплект:9

Примечание:

№ на схеме:122

Наименование:SHOE

Каталожный номер:55A3414

Комплект:9

Примечание:

№ на схеме:123

Наименование:PLATE

Каталожный номер:52A0177

Комплект:1

Примечание:

№ на схеме:124

Наименование:SHOE

Каталожный номер:52A0178

Комплект:1

Примечание:

№ на схеме:131

Наименование:VALVE PLATE

Каталожный номер:52A0179

Комплект:1

Примечание:

№ на схеме:151

Наименование:PLUG

Каталожный номер:05A0381

Комплект:2

Примечание:

№ на схеме:161

Наименование:O-RING

Каталожный номер:12B0962

Комплект:2

Примечание:

№ на схеме:162

Наименование:O-RING

Каталожный номер:12B0963

Комплект:2

Примечание:

№ на схеме:163

Наименование:O-RING

Каталожный номер:12B0964

Комплект:2

Примечание:

№ на схеме:171

Наименование:HEX SCREW

Каталожный номер:04B0525

Комплект:4

Примечание:

№ на схеме:201

Наименование:DRIVE SHAFT

Каталожный номер:63A0239

Комплект:1

Примечание:

№ на схеме:210

Наименование:GEAR

Каталожный номер:41A0250

Комплект:3

Примечание:

№ на схеме:211

Наименование:GEAR

Каталожный номер:41A0249

Комплект:1

Примечание:

№ на схеме:230

Наименование:CARRIER

Каталожный номер:72A1150

Комплект:1

Примечание:

№ на схеме:231

Наименование:THRUST PLATE

Каталожный номер:18A2580

Комплект:1

Примечание:

№ на схеме:282

Наименование:PIN

Каталожный номер:08B0319

Комплект:4

Примечание:

№ на схеме:283

Наименование:SIDE PLATE

Каталожный номер:18A2581

Комплект:3

Примечание:

№ на схеме:285

Наименование:PIN

Каталожный номер:08B0385

Комплект:3

Примечание:

№ на схеме:286

Наименование:PLATE

Каталожный номер:18A0666

Комплект:4

Примечание:

№ на схеме:287

Наименование:CARRIER

Каталожный номер:72A1336

Комплект:1

Примечание:

№ на схеме:301

Наименование:HOUSING

Каталожный номер:70A0552

Комплект:1

Примечание:

№ на схеме:311

Наименование:DIPSTICK

Каталожный номер:20A8392

Комплект:1

Примечание:

№ на схеме:312

Наименование:PIPE

Каталожный номер:33A1010

Комплект:1

Примечание:
