Узел трубопровода 11y0006(d)

← Узел трубопровода 11y0006(c) Узел трубопровода 11y0009 001 →

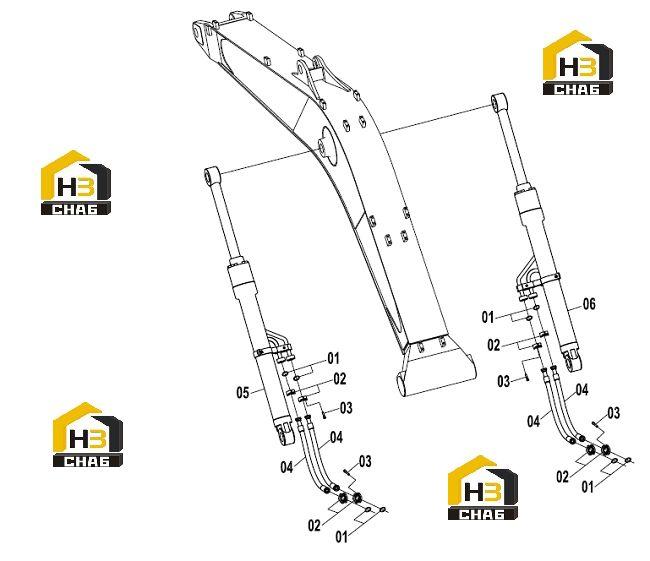

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:O-RING

Каталожный номер:12B0444

Комплект:8

Примечание:

№ на схеме:02

Наименование:SPLIT FLANGE

Каталожный номер:04A0252

Комплект:8

Примечание:

№ на схеме:03

Наименование:SCREW

Каталожный номер:04B0789

Комплект:32

Примечание:

№ на схеме:04

Наименование:HOSE AS

Каталожный номер:06C4874

Комплект:4

Примечание:

№ на схеме:04

Наименование:HOSE AS

Каталожный номер:66C0300

Комплект:4

Примечание:06C4874

№ на схеме:05

Наименование:BOOM CYLINDER-LH

Каталожный номер:10C1847

Комплект:1

Примечание:

№ на схеме:06

Наименование:BOOM CYLINDER-RH

Каталожный номер:10C1848

Комплект:1

Примечание:
