Узел трубопровода 11y0006(c)

Узел трубопровода 11y0006(c)

← Узел трубопровода 11y0006(b) Узел трубопровода 11y0006(d) →

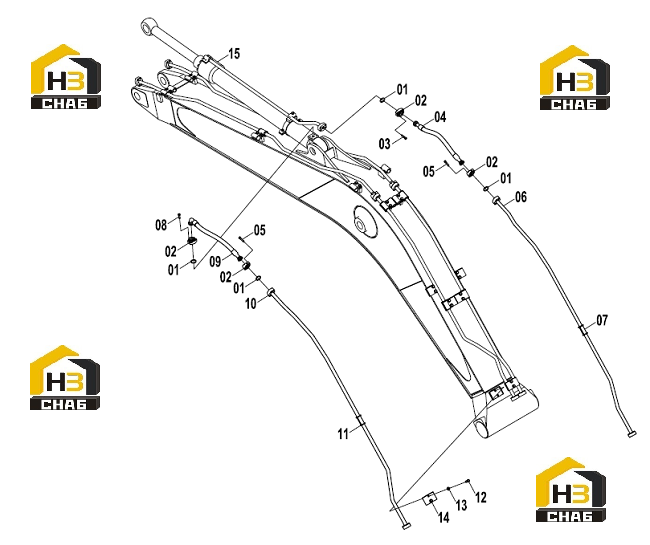

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:O-RING
Каталожный номер:12B0444
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:SPLIT FLANGE
Каталожный номер:04A0252
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:SCREW
Каталожный номер:04B0789
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:HOSE AS
Каталожный номер:06C4874
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:HOSE AS
Каталожный номер:66C0295
Комплект:1
Примечание:06C4874
0 ₽
шт
№ на схеме:05
Наименование:SCREW
Каталожный номер:04B0670
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:TUBE AS
Каталожный номер:02C2007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:TUBE AS
Каталожный номер:02C1765
Комплект:1
Примечание:02C2007
0 ₽
шт
№ на схеме:07
Наименование:BOOT
Каталожный номер:83A0701
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:SCREW
Каталожный номер:04B0415
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:HOSE AS
Каталожный номер:06C4875
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:HOSE AS
Каталожный номер:66C0294
Комплект:1
Примечание:06C4875
0 ₽
шт
№ на схеме:10
Наименование:TUBE AS
Каталожный номер:02C2008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:TUBE AS
Каталожный номер:02C1762
Комплект:1
Примечание:02C2008
0 ₽
шт
№ на схеме:11
Наименование:BOOT
Каталожный номер:83A1627
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:01B0150
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B0429
Комплект:2
Примечание:01B0150
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:06B0020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CLAMP
Каталожный номер:16A5117
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CLAMP
Каталожный номер:22A6467
Комплект:2
Примечание:16A5117
0 ₽
шт
№ на схеме:15
Наименование:ARM CYLINDER
Каталожный номер:10C1849
Комплект:1
Примечание:
