Тяга ковша 32e1033(b)

← Система рабочая 32e1033(a) Коромысло 32e1033(с) →

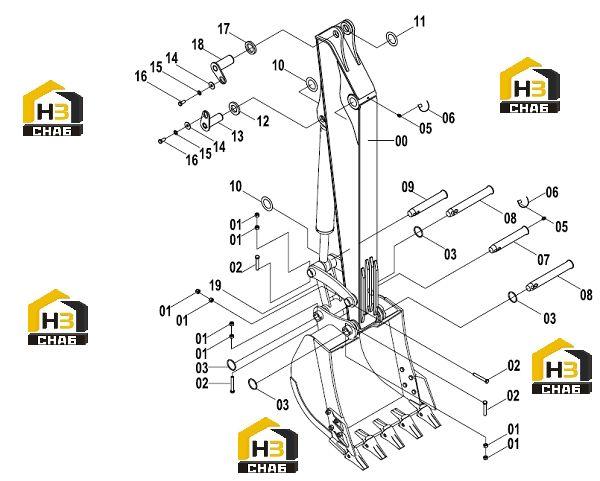

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:ARM

Каталожный номер:43C1542

Комплект:1

Примечание:

№ на схеме:01

Наименование:NUT

Каталожный номер:03B0655

Комплект:8

Примечание:

№ на схеме:02

Наименование:BOLT

Каталожный номер:01B0486

Комплект:4

Примечание:

№ на схеме:03

Наименование:O-RING

Каталожный номер:12B1529

Комплект:4

Примечание:

№ на схеме:05

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:6

Примечание:

№ на схеме:06

Наименование:BOOT

Каталожный номер:86A0258

Комплект:6

Примечание:

№ на схеме:07

Наименование:PIN

Каталожный номер:60A1186

Комплект:1

Примечание:

№ на схеме:08

Наименование:PIN

Каталожный номер:11D1085

Комплект:2

Примечание:11D1085

№ на схеме:08

Наименование:PIN

Каталожный номер:60A1268

Комплект:1

Примечание:

№ на схеме:09

Наименование:PIN

Каталожный номер:60A1269

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:28C0058

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:28C0057

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLATE

Каталожный номер:13A3771

Комплект:1

Примечание:

№ на схеме:13

Наименование:PIN

Каталожный номер:11D0712

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET

Каталожный номер:12A4680

Комплект:2

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0087

Комплект:2

Примечание:12A4680

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0012

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0323

Комплект:2

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:13A3770

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIN

Каталожный номер:11D0711

Комплект:1

Примечание:

№ на схеме:19

Наименование:LINK

Каталожный номер:24C0655

Комплект:1

Примечание:
