Система рабочая 32e1033(a)

Система рабочая 32e1033(a)

← Система рабочая 32e1033 004 Тяга ковша 32e1033(b) →

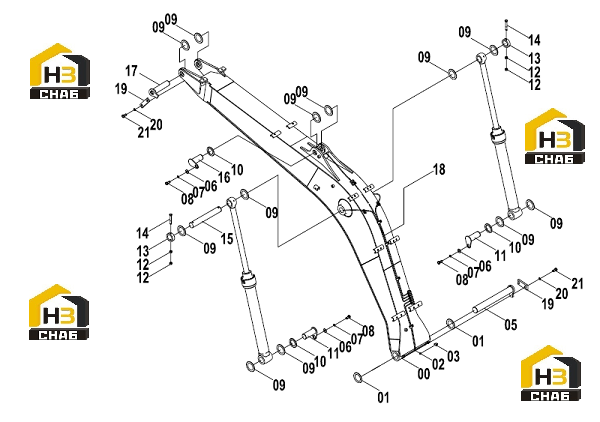

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:00
Наименование:BOOM
Каталожный номер:43C3730
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:00
Наименование:BOOM
Каталожный номер:43C1873
Комплект:1
Примечание:43C3730
0 ₽
шт
№ на схеме:01
Наименование:SHIM
Каталожный номер:28C0059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:BOOT
Каталожный номер:86A0258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:PIN
Каталожный номер:11D1118
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:PIN
Каталожный номер:11D0713
Комплект:1
Примечание:11D1118
0 ₽
шт
№ на схеме:06
Наименование:GASKET
Каталожный номер:12A4680
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WASHER
Каталожный номер:06B0087
Комплект:3
Примечание:12A4680
0 ₽
шт
№ на схеме:07
Наименование:WASHER
Каталожный номер:06B0012
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:BOLT
Каталожный номер:00B0323
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:SHIM
Каталожный номер:28C0057
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PLATE
Каталожный номер:13A3770
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PIN
Каталожный номер:11D0709
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:NUT
Каталожный номер:03B0656
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SLEEVE
Каталожный номер:55A1243
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:01B0527
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:PIN
Каталожный номер:60A0767
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PIN
Каталожный номер:11D0710
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:PIN
Каталожный номер:11D1119
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:PIN
Каталожный номер:11D0708
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:GREASE LINES GP
Каталожный номер:00C1689
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:PLATE
Каталожный номер:09A5058
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:WASHER
Каталожный номер:06B0007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:BOLT
Каталожный номер:00B0017
Комплект:4
Примечание:
