Система охлаждения 40c2107(с)

Система охлаждения 40c2107(с)

← Система охлаждения 40c2107(b) Радиатор 20c0758 002 →

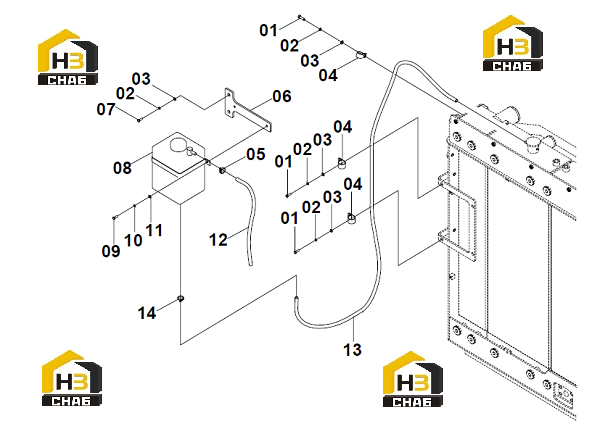

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:BOLT
Каталожный номер:00B0005
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0002
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0001
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:CLIP
Каталожный номер:20A1854
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:CLAMP
Каталожный номер:76A0652
Комплект:1
Примечание:76A0652
0 ₽
шт
№ на схеме:05
Наименование:CLAMP
Каталожный номер:09C0255
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:MOUNTING PLATE
Каталожный номер:12A3736
Комплект:1
Примечание:76A0699
0 ₽
шт
№ на схеме:07
Наименование:BOLT
Каталожный номер:00B0012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:RESERVE TANK
Каталожный номер:40C0371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:BOLT
Каталожный номер:00B0022
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PIPE
Каталожный номер:30A0269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WATER HOSE
Каталожный номер:30A0960
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WATER HOSE
Каталожный номер:30A0881
Комплект:1
Примечание:30A0960
0 ₽
шт
№ на схеме:14
Наименование:CLAMP
Каталожный номер:76A0699
Комплект:1
Примечание:
