Система охлаждения 40c2107(b)

Система охлаждения 40c2107(b)

← Система охлаждения 40c2107(a) Система охлаждения 40c2107(с) →

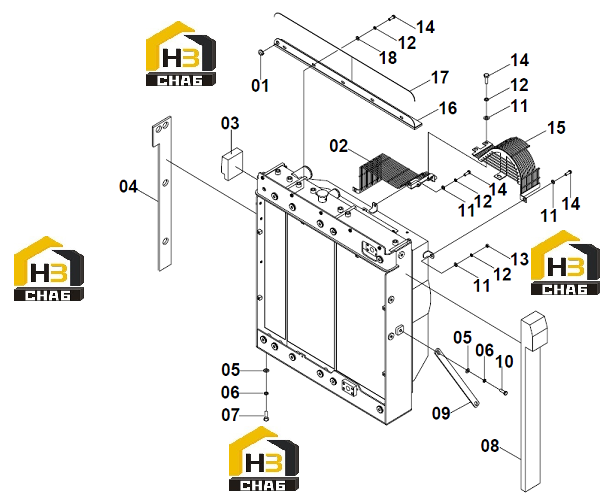

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:GROMMET
Каталожный номер:83A0130
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:SHIELD-RH
Каталожный номер:45D0705
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:SPONGE
Каталожный номер:85A2402
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:SPONGE
Каталожный номер:85A2833
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:SPONGE
Каталожный номер:85A2475
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:WASHER
Каталожный номер:06B0007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WASHER
Каталожный номер:06B0008
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:BOLT
Каталожный номер:00B0035
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:SPONGE
Каталожный номер:85A2427
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:LINKAGE
Каталожный номер:13A4030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:00B0017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0005
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0006
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:NUT
Каталожный номер:03B0021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:00B0075
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SHIELD-LH
Каталожный номер:45D0807
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PLATE
Каталожный номер:37C0781
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:RUBBER STRIP
Каталожный номер:82A0914
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WASHER
Каталожный номер:06B0086
Комплект:5
Примечание:
