Система кондиционирования воздуха 23e0311(f)

Система кондиционирования воздуха 23e0311(f)

← Система кондиционирования воздуха 23e0311(e) Печка 46c5189 000 →

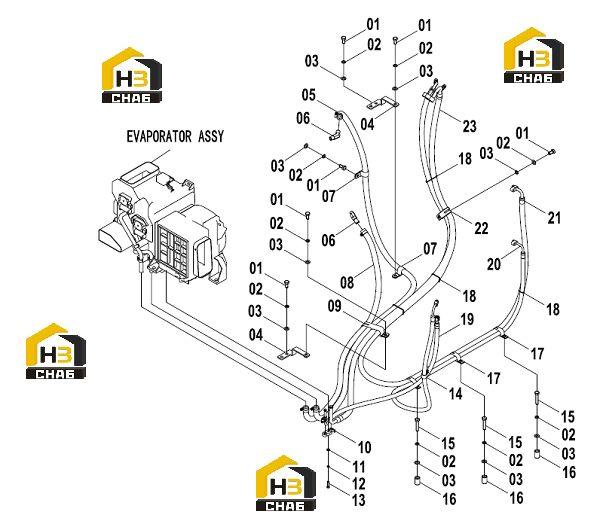

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:BOLT
Каталожный номер:00B0005
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0002
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0001
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:PLATE
Каталожный номер:00D5671
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:WATER HOSE
Каталожный номер:46C7237
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:HOSE
Каталожный номер:46C0385
Комплект:1
Примечание:46C7237
0 ₽
шт
№ на схеме:06
Наименование:CONNECTOR
Каталожный номер:01A3012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WATER INTAKE VALVE
Каталожный номер:46C0487
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:CLAMP
Каталожный номер:09C0125
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:WATER HOSE
Каталожный номер:46C7255
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:WATER HOSE
Каталожный номер:46C0104
Комплект:1
Примечание:46C7255
0 ₽
шт
№ на схеме:09
Наименование:CLAMP
Каталожный номер:09C0722
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PLATE
Каталожный номер:11A0988
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CLIP
Каталожный номер:20A1853
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:00B0064
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PIPE
Каталожный номер:34A1545
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CLIP
Каталожный номер:20A1858
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:NYLON STRAP
Каталожный номер:37B0004
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:HOSE
Каталожный номер:46C4605
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:HOSE
Каталожный номер:46C4604
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:HOSE
Каталожный номер:46C5246
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:DOUBLE CLAMP
Каталожный номер:09C0126
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:HOSE GP
Каталожный номер:46C5247
Комплект:1
Примечание:
