Система кондиционирования воздуха 23e0311(e)

← Компрессор 23e0311(d) Система кондиционирования воздуха 23e0311(f) →

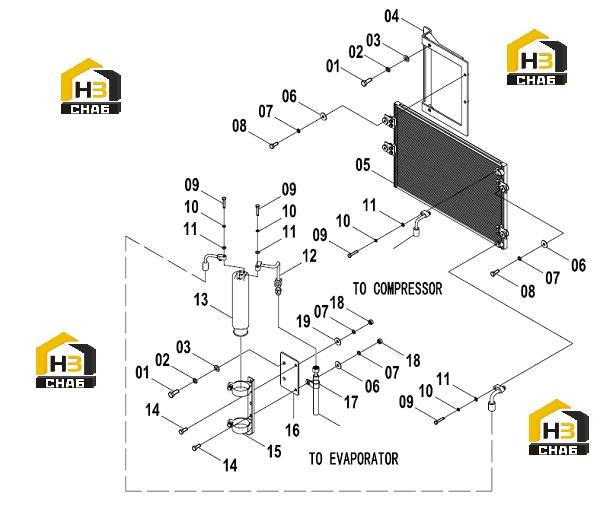

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:BOLT

Каталожный номер:00B0012

Комплект:6

Примечание:

№ на схеме:02

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:

№ на схеме:04

Наименование:MOUNTING PLATE-LH

Каталожный номер:00D6780

Комплект:1

Примечание:

№ на схеме:04

Наименование:MOUNTING PLATE-LH

Каталожный номер:00D5927

Комплект:1

Примечание:00D6780

№ на схеме:05

Наименование:CONDENSER

Каталожный номер:46C3629

Комплект:1

Примечание:

№ на схеме:06

Наименование:WASHER

Каталожный номер:06B0086

Комплект:5

Примечание:

№ на схеме:07

Наименование:WASHER

Каталожный номер:06B0006

Комплект:6

Примечание:

№ на схеме:08

Наименование:BOLT

Каталожный номер:00B0102

Комплект:4

Примечание:

№ на схеме:09

Наименование:BOLT

Каталожный номер:00B0169

Комплект:4

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0003

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0024

Комплект:4

Примечание:

№ на схеме:12

Наименование:TUBE

Каталожный номер:46C3381

Комплект:1

Примечание:

№ на схеме:13

Наименование:RECEIVER AS

Каталожный номер:46C0758

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0075

Комплект:2

Примечание:

№ на схеме:15

Наименование:BRACKET

Каталожный номер:46C0793

Комплект:1

Примечание:

№ на схеме:16

Наименование:MOUNTING PLATE

Каталожный номер:11A5350

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLIP

Каталожный номер:20A1853

Комплект:1

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:03B0021

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:
