Воздуховод 46c1833_000_00

Воздуховод 46c1833_000_00

← Шланг 46c0335_000_00 Компрессор с комплектующими 46c9262_000_00 →

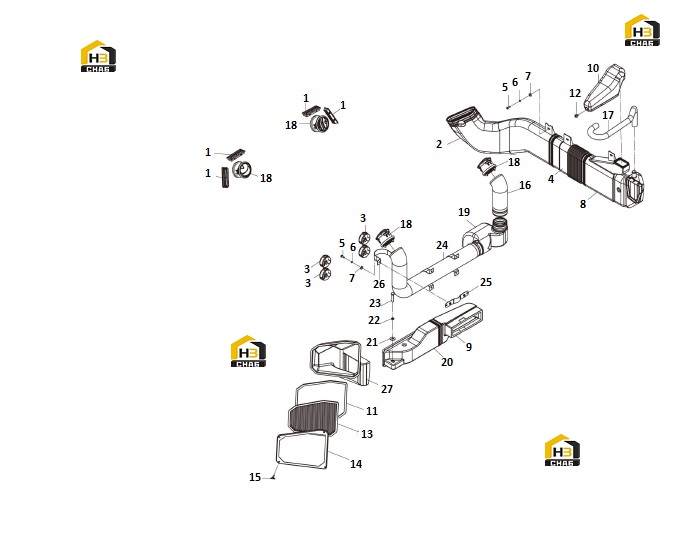

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:VENT
Каталожный номер:49C0423
Комплект:4
Примечание:EC0000120520_1
0 ₽
шт
№ на схеме:1
Наименование:VENT
Каталожный номер:86A0084
Комплект:4
Примечание:EC0000120520_1
0 ₽
шт
№ на схеме:2
Наименование:AIR DUCT
Каталожный номер:86A2450
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:VENT
Каталожный номер:46C1013
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:AIR DUCT
Каталожный номер:86A2449
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SCREW
Каталожный номер:04B0005
Комплект:11
Примечание:M6X20-4.8-ZN.D
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0003
Комплект:11
Примечание:6
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0062
Комплект:11
Примечание:6-200HV-ZN.D
0 ₽
шт
№ на схеме:8
Наименование:AIR DUCT
Каталожный номер:37C1247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:AIR DUCT
Каталожный номер:37C1242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:AIR DUCT
Каталожный номер:37C1240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SEAL
Каталожный номер:84A3386
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:INFLATING SCREW
Каталожный номер:34C2802
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:STRAINER
Каталожный номер:35C1244
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:PLATE
Каталожный номер:18A5672
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SCREW
Каталожный номер:77A1683
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:AIR DUCT
Каталожный номер:86A2442
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE
Каталожный номер:32A2351
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:VENT
Каталожный номер:46C8779
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:AIR DUCT
Каталожный номер:37C1239
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:AIR DUCT
Каталожный номер:37C1243
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:WASHER
Каталожный номер:06B0030
Комплект:1
Примечание:10-200HV-ZN.D
0 ₽
шт
№ на схеме:22
Наименование:WASHER
Каталожный номер:06B0002
Комплект:1
Примечание:10
0 ₽
шт
№ на схеме:23
Наименование:BOLT
Каталожный номер:00B0004
Комплект:1
Примечание:M10X50-8.8-ZN.D
0 ₽
шт
№ на схеме:24
Наименование:AIR DUCT
Каталожный номер:86A2443
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:BRACKET
Каталожный номер:01D2362
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:PLATE
Каталожный номер:99A0580
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:AIR DUCT
Каталожный номер:37C1241
Комплект:1
Примечание:
