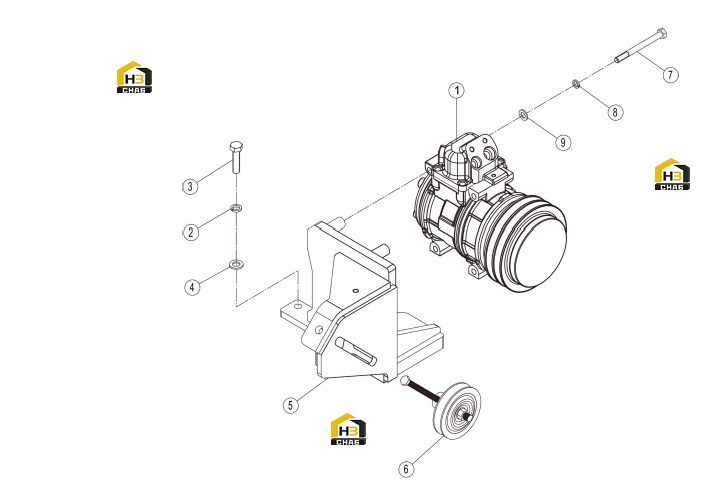

Компрессор с комплектующими 46c9262_000_00
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:06B0472
Комплект:3
Примечание:10-300HV-DK EC0000121194_2
№ на схеме:2
Каталожный номер:06B0472
Комплект:3
Примечание:10-300HV-DK EC0000127555_46
№ на схеме:3
Каталожный номер:00B0029
Комплект:3
Примечание:M10X40-8.8-ZN.D EC0000121194_3
№ на схеме:3
Каталожный номер:00B0524
Комплект:3
Примечание:M10X40-10.9-ZN.D EC0000127555_44
№ на схеме:3
Каталожный номер:00B0524
Комплект:3
Примечание:M10X40-10.9-ZN.D EC0000121194_3
№ на схеме:5
Каталожный номер:02D5786
Комплект:1
Примечание:EC0000121679_2
№ на схеме:5
Каталожный номер:71A1614
Комплект:1
Примечание:EC0000121679_2
№ на схеме:6
Каталожный номер:46C7763
Комплект:1
Примечание:EC0000121194_4
№ на схеме:6
Каталожный номер:49C0450
Комплект:1
Примечание:EC0000121194_4
№ на схеме:7
Каталожный номер:01B0210
Комплект:4
Примечание:M8X90-8.8-ZN.D EC0000127555_48
№ на схеме:9
Каталожный номер:06B0005
Комплект:4
Примечание:8-200HV-ZN.D EC0000127555_45
